Cắt Laser Thép Tấm - File CAD Sai Gây Thiệt Hại Thế Nào?

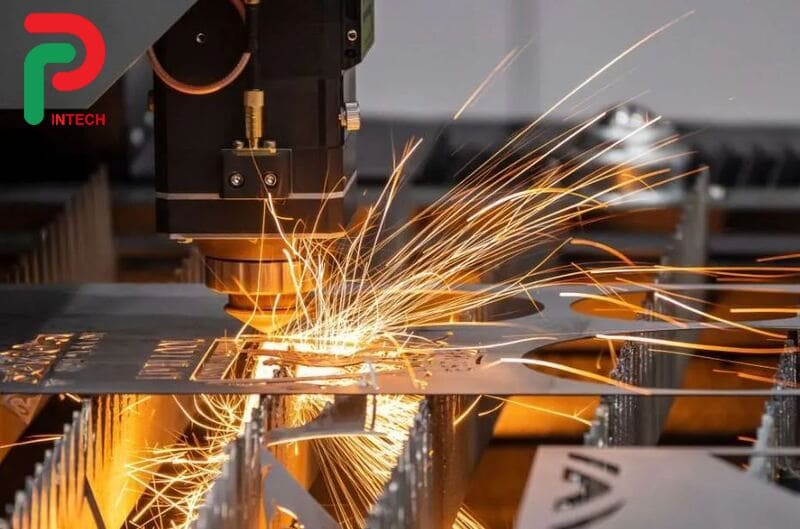

Cắt laser thép tấm nghe tưởng chỉ cần máy tốt là đủ. Nhưng với dự án lớn, lỗi nằm trong file CAD mới là phần đáng sợ. Một nét vẽ lệch, sai scale hoặc thiếu kerf có thể làm hỏng cả lô hàng. Phúc Long Intech thường gặp tình huống bản vẽ nhìn ổn trên màn hình, nhưng ra xưởng lại phát sinh lỗi thật.

Vậy bản thiết kế sai ngay từ đầu khiến doanh nghiệp mất gì? Xem ngay nội dung dưới đây để tránh những sai lầm nghiêm trọng!

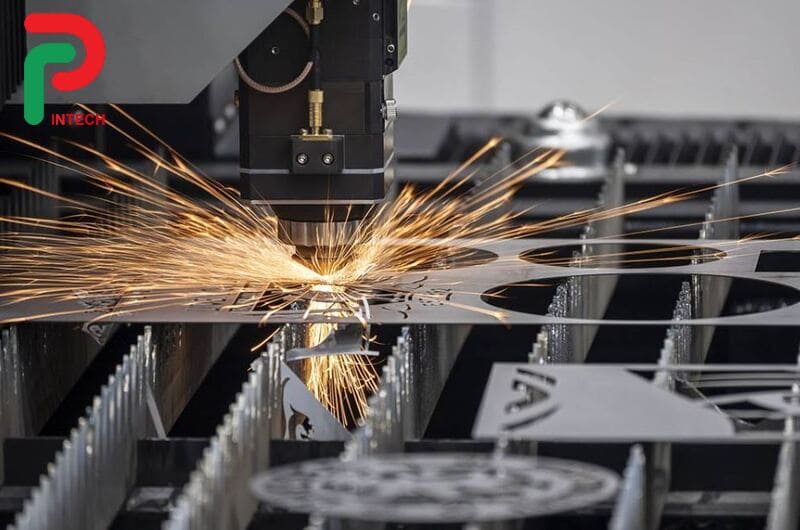

Cắt laser thép tấm sai CAD gây thiệt hại không nhỏ

Trong sản xuất hàng loạt, file CAD không chỉ là bản vẽ tham khảo. Đó là dữ liệu đầu vào để máy đọc, phần mềm tính đường chạy và xưởng sắp xếp nesting. Sai từ đây, lỗi sẽ đi thẳng xuống vật tư.

Với đơn hàng nhỏ, một vài chi tiết hỏng còn có thể sửa. Nhưng với cắt laser thép tấm số lượng lớn, thiệt hại thường nhân lên rất nhanh. Đặc biệt là bản mã thép, mặt bích, chi tiết có lỗ bulong hoặc cụm lắp ghép theo BOM.

Điểm đau nhất không nằm ở tiền cắt lại. Doanh nghiệp còn mất thép tấm, thời gian máy, công kiểm hàng và chi phí vận chuyển bổ sung. Nếu lịch giao bị trễ, đội lắp dựng, hàn, sơn và nghiệm thu đều bị kéo theo.

Vì vậy, file CAD cắt laser cần được xem như một bước QC bắt buộc. Nếu cần kiểm tra trước khi sản xuất, bạn hãy gửi bản vẽ và BOM tới Phúc Long Intech qua kinhdoanhphuclong28@gmail.com. Việc rà soát từ sớm luôn dễ hơn là cắt bù sau này.

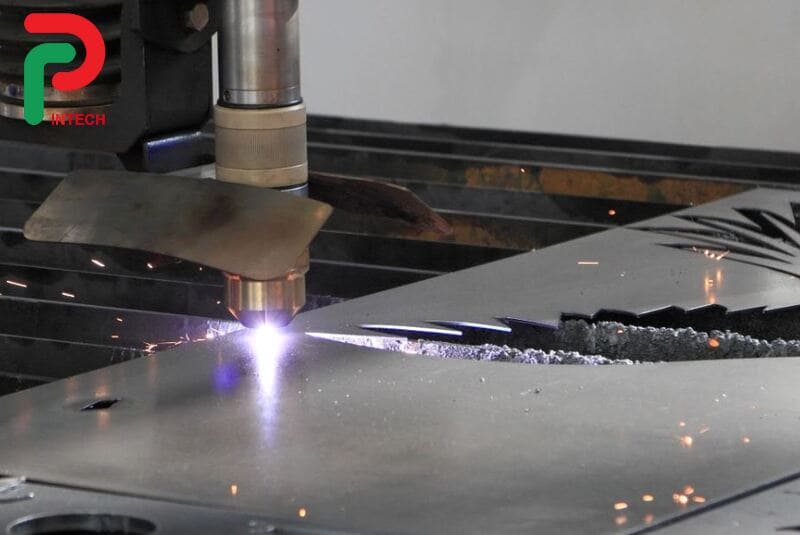

5 lỗi CAD âm thầm phá cả lô thép

Không phải lỗi nào cũng hiện rõ ngay khi mở bản vẽ. Có lỗi chỉ lộ ra khi nhập vào phần mềm CAM, hoặc tệ hơn, sau khi thép đã cắt laser thép tấm xong. Đây là các điểm doanh nghiệp nên kiểm trước khi gửi bản vẽ CAD kim loại tấm.

Cắt laser thép tấm sai scale nguy hiểm ra sao?

Sai scale thường đến từ việc vẽ bằng inch nhưng xuất file theo mm. Cũng có trường hợp bản vẽ bị phóng tỷ lệ khi chuyển từ DWG sang DXF.

Hậu quả để lại rất khó chịu. Chi tiết nhìn vẫn đúng hình, nhưng kích thước thật lại sai. Với bản mã công trình, lệch vài milimet đã đủ làm lỗ bulong không khớp.

Trước khi gửi xưởng, kỹ sư nên đo lại một kích thước chuẩn. File nên để tỷ lệ 1:1 và ghi rõ đơn vị. Đây là bước nhỏ, nhưng cứu được cả lô gia công laser thép tấm.

Đường hở khiến biên dạng bị hiểu sai

Một khe hở rất nhỏ trên polyline cũng khiến phần mềm không nhận được biên dạng kín. Máy có thể bỏ cạnh, chạy sai đường hoặc để chi tiết dính trên tấm.

Đây là nhóm lỗi file DXF khi cắt laser tấm thép khá phổ biến. Cách xử lý không quá phức tạp: join đường, close polyline và test lại bằng phần mềm CAM.

Nét trùng làm cháy mép, tốn giờ máy

Đường trùng làm tia laser đi qua cùng một vị trí nhiều lần. Mép cắt vì thế dễ bị nóng quá mức, rộng khe cắt và sinh ba via.

Khi gia công kim loại tấm dày, nhiệt tích tụ còn làm chi tiết dễ cong vênh. Trước khi gửi báo giá cắt laser thép tấm, bạn nên clean drawing, xóa nét chồng và bỏ layer rác.

Thiếu kerf khiến chi tiết lắp lệch

Kerf là phần vật liệu bị tia laser lấy đi trong quá trình cắt. Nếu không tính khe cắt hoặc offset, chi tiết lắp ghép có thể bị lỏng, kẹt hoặc lệch tâm.

Lỗi này đặc biệt nhạy với rãnh lắp, tab-slot, đồ gá hàn và mặt bích. Khi làm cắt laser thép tấm theo bản vẽ, doanh nghiệp nên trao đổi trước về dung sai cắt laser.

Đối tác đừng chỉ gửi file rồi chờ báo giá. Quý khách hãy ghi rõ kiểu lắp, độ dày thép, yêu cầu mép cắt và tiêu chí nghiệm thu.

Layer rối làm nesting lệch cả đơn hàng

File có quá nhiều layer khiến khâu lập trình dễ nhầm. Đường tâm, ghi chú hoặc khung tên đôi khi bị nhận thành đường cắt.

Khi nesting thép tấm bị sai, vật liệu hao nhiều hơn. Số tấm cần mua tăng lên, còn báo giá ban đầu có thể không còn chính xác.

Cách tốt nhất là tách rõ layer cắt, khắc và ghi chú. Mã chi tiết cũng nên khớp với BOM. Nếu dự án còn cần chấn, hàn hoặc hoàn thiện bề mặt, doanh nghiệp nên tham khảo thêm dịch vụ gia công kim loại tấm. Mục đích nhằm để đồng bộ quy trình và giảm rủi ro sai lệch tối đa.

Checklist gửi file trước khi báo giá cắt laser thép tấm

File đúng giúp giảm phế liệu, giữ tiến độ và bảo vệ ngân sách. Trước khi gửi xưởng, doanh nghiệp nên rà nhanh các điểm sau:

• File đúng định dạng DXF hoặc DWG.
• Bản vẽ để tỷ lệ 1:1.
• Đơn vị mm/inch được ghi rõ.
• Đường cắt kín, không trùng nét.
• Layer sạch, không lẫn ghi chú.
• Có BOM, vật liệu, độ dày, số lượng.
• Có yêu cầu dung sai, xử lý mép, đóng gói.

Cắt laser kim loại tấm không chỉ là chuyện đưa file vào máy rồi chờ thành phẩm. Với dự án lớn, bản vẽ sạch quyết định chất lượng, tiến độ và chi phí thực tế.

Doanh nghiệp nên gửi file CAD kèm BOM để được kiểm tra kỹ thuật trước khi sản xuất hàng loạt. Cần tư vấn nhanh, đối tác hãy liên hệ ngay 0987565323 - 0987 30 33 30.

Tin rằng, kỹ sư dự án sẽ kiểm bản vẽ kỹ hơn trước khi triển khai cắt laser thép tấm. Ngoài ra, bạn có thể xem thêm cắt laser thép tấm Nhà Máy Hadra để so sánh.
