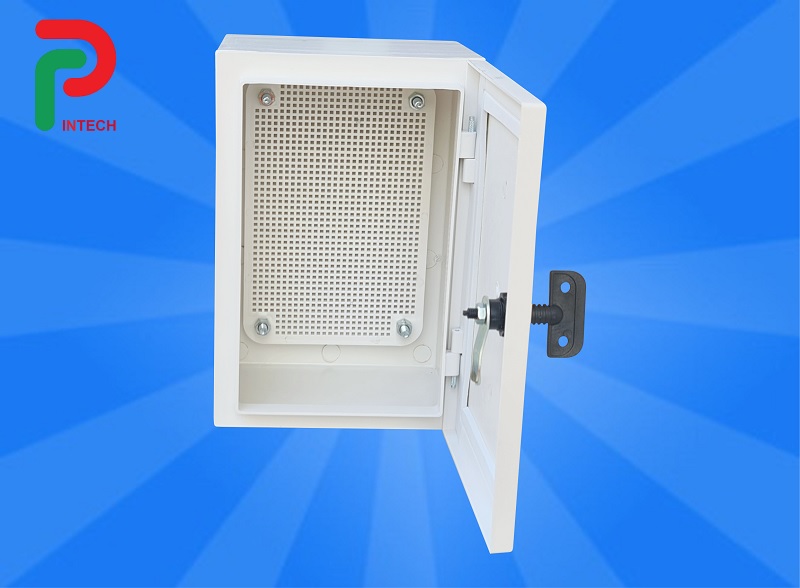

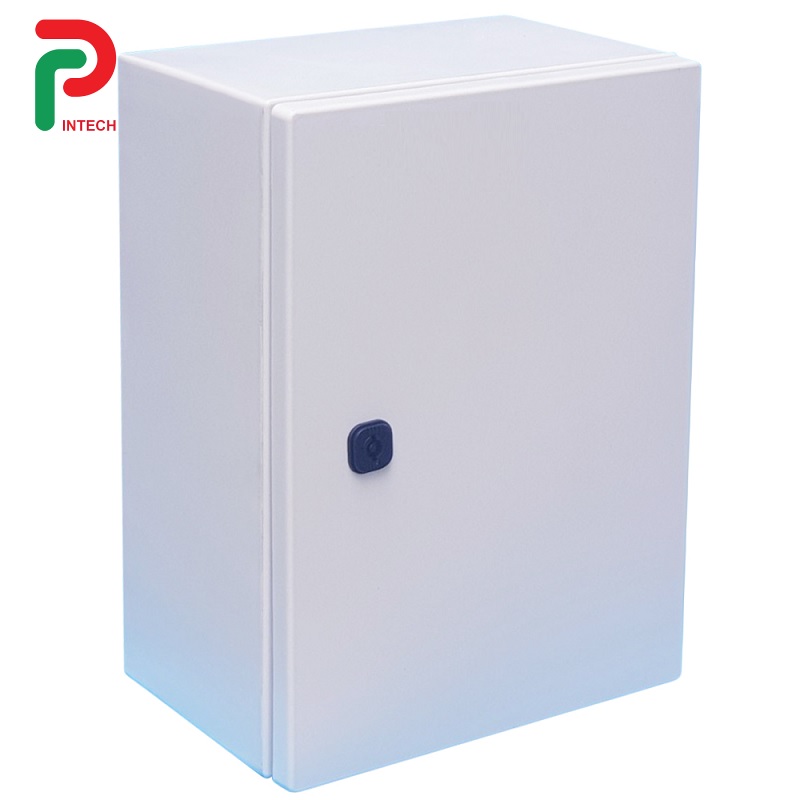

Vỏ Tủ Điện 200x300 – Hướng Dẫn Lắp Đặt Chuẩn Kỹ Thuật Theo TCVN

Vỏ tủ điện 200x300 được xem là kích thước tiêu chuẩn trong các dự án điện công nghiệp vừa và nhỏ. Các nhà thầu thường chọn mẫu này cho hạng mục điều khiển, chiếu sáng hoặc camera giám sát.

Mỗi chi tiết trong quá trình lắp đặt đều ảnh hưởng trực tiếp đến độ an toàn hệ thống. Vì vậy, việc tuân thủ đúng quy chuẩn TCVN 7997:2009 là yêu cầu bắt buộc với mọi công trình.

Vỏ tủ điện 200x300 – Tuân thủ quy chuẩn TCVN trong lắp đặt

Các dự án hạ tầng hiện nay yêu cầu tiêu chuẩn cao về an toàn điện và phòng cháy nổ. Vỏ tủ điện 200x300 khi lắp đặt cần đáp ứng đúng TCVN 3624:2007.

Mặt hàng phải đảm bảo khả năng chống bụi, chống nước và cách điện ổn định. Khảo sát Bộ Công Thương 2024 cho thấy hơn 65% sự cố điện công nghiệp xuất phát từ đấu nối sai. Việc bố trí tủ điện không đạt chuẩn làm tăng nguy cơ mất an toàn nghiêm trọng.

Điều này cho thấy việc hiểu rõ quy trình kỹ thuật là yếu tố sống còn với các nhà thầu. Dưới đây là bảng tổng hợp các tiêu chuẩn kỹ thuật cốt lõi cần đảm bảo khi thi công vỏ tủ 200x300:

Các thông số trên là nền tảng bắt buộc để tủ vận hành ổn định. Điều này đặc biệt quan trọng trong những môi trường ẩm hoặc nhiều bụi.

Việc vi phạm dù nhỏ có thể dẫn đến sự cố chập cháy, gây thiệt hại nghiêm trọng cho hệ thống. Những tiêu chuẩn này cũng áp dụng cho vỏ tủ điện 600x400x200 & nhiều cỡ khác.

Hướng dẫn lắp đặt vỏ tủ 200x300 đúng kỹ thuật

Việc thi công lắp đặt cần được thực hiện theo trình tự chuẩn hóa. Dưới đây là hướng dẫn cụ thể giúp chủ đầu tư & nhà thầu đảm bảo an toàn, hiệu quả vận hành:

Chuẩn bị vật tư và kiểm tra cấu kiện trước lắp đặt vỏ tủ điện 200x300

Trước khi lắp, đội kỹ thuật phải kiểm tra kỹ toàn bộ cấu kiện, tránh lỗi nhỏ gây ảnh hưởng hệ thống. Quá trình này cần đảm bảo đầy đủ các yêu cầu sau:

• Kiểm tra bề mặt tủ: Bề mặt phải nhẵn, lớp sơn tĩnh điện không bong tróc.
• Đo độ kín ron cao su: Đảm bảo độ nén đồng đều, đạt chuẩn IP65.
• Kiểm tra khoá, bản lề: Đóng mở nhẹ, không kẹt, không gỉ sét.
• Đo kích thước chính xác: Tủ phải đạt 200x300x150mm ±1mm sai số.
• Kiểm tra phụ kiện đi kèm: Bao gồm ốc vít, miếng đệm, giá đỡ thiết bị.

Giai đoạn chuẩn bị giúp phát hiện lỗi sớm, tiết kiệm chi phí bảo trì về sau. Đội kỹ thuật có thể thử lắp khô trước để kiểm tra độ tương thích giữa tủ và thiết bị.

Quy trình đi dây & cố định thiết bị trong tủ điện 200x300

Khi lắp thiết bị vào vỏ tủ điện 200x300, kỹ sư cần bố trí khoa học để tối ưu không gian. Mỗi chi tiết phải đúng vị trí để đảm bảo luồng không khí lưu thông:

• Cố định Aptomat & Relay: Dùng thanh DIN 35mm, siết chặt đều lực.
• Đi dây nguồn và tín hiệu: Tách riêng hai luồng dây, tránh nhiễu điện từ.
• Gắn máng cáp nhựa: Giúp gom dây gọn, giảm nguy cơ chạm chập.
• Đánh số dây dẫn: Sử dụng nhãn chịu nhiệt, in rõ vị trí đầu nối.
• Kiểm tra siết vít cuối cùng: Đảm bảo không có đầu dây bị hở.

Một tủ điện lắp sai chỉ 1 vị trí dây cũng có thể gây sụt áp toàn hệ thống. Vì vậy, quy trình này cần được giám sát bởi kỹ sư có chứng chỉ hành nghề.

Kiểm định vận hành & nghiệm thu thực tế

Giai đoạn cuối cùng là kiểm định sau khi hoàn thiện. Đây là bước then chốt đảm bảo hệ thống an toàn trước khi cấp điện chính thức:

• Kiểm tra điện trở cách điện: Dùng Megger đo ≥1MΩ.
• Đo điện áp đầu ra: Chênh lệch tối đa ±2%.
• Kiểm tra nhiệt độ tủ khi hoạt động: Không vượt quá 60°C trong 1 giờ.
• Kiểm tra chống rò rỉ nước: Phun nước áp lực 80–100kPa trong 3 phút.
• Thử đóng cắt tải mô phỏng: 20 lần liên tục không phát sinh tia lửa.

Sau kiểm định, hồ sơ nghiệm thu phải được lập và lưu tại phòng kỹ thuật công trình. Các số liệu đo kiểm giúp nhà thầu dễ dàng theo dõi chất lượng trong giai đoạn vận hành sau này.

Như vậy, mọi quy chuẩn về lắp vỏ tủ điện 200x300 đều cần được thực hiện đúng tiêu chuẩn TCVN. Các kỹ sư nên xem thêm vỏ tủ điện 200x300 Phúc Long Intech để so sánh độ bền & độ kín IP.

Vị trí lắp vỏ tủ điện 200x300

Vỏ tủ 200x300 thường dùng làm tủ điện nhánh, hộp đấu nối hoặc tủ điều khiển nhỏ. Nên lắp ở độ cao thuận tiện thao tác, nơi khô ráo, ít rung, tránh nắng chiếu trực tiếp; nếu lắp ngoài trời cần mái che và gioăng kín. Lỗ đi cáp dùng ốc siết cáp đúng cỡ và nên đi từ đáy tủ lên để hạn chế nước theo dây vào tủ. Tham khảo khái niệm electrical enclosure trên Wikipedia.
