Tủ điện sơn tĩnh điện bền đẹp nhưng PLC vẫn có thể mất tín hiệu, khởi động lại hoặc đọc sai cảm biến. Phúc Long Intech nhận thấy nhiều sự cố bắt nguồn từ nhiệt, đi dây, tiếp địa và nguồn 24VDC. Phúc Long Intech từng gặp nhiều sự cố bắt nguồn từ khâu lắp ráp, thay vì chương trình điều khiển. 5 lỗi dưới đây cần được loại bỏ trước khi kỹ thuật viên đóng điện chạy thử.
Vì sao PLC vẫn lỗi trong tủ điện sơn tĩnh điện?

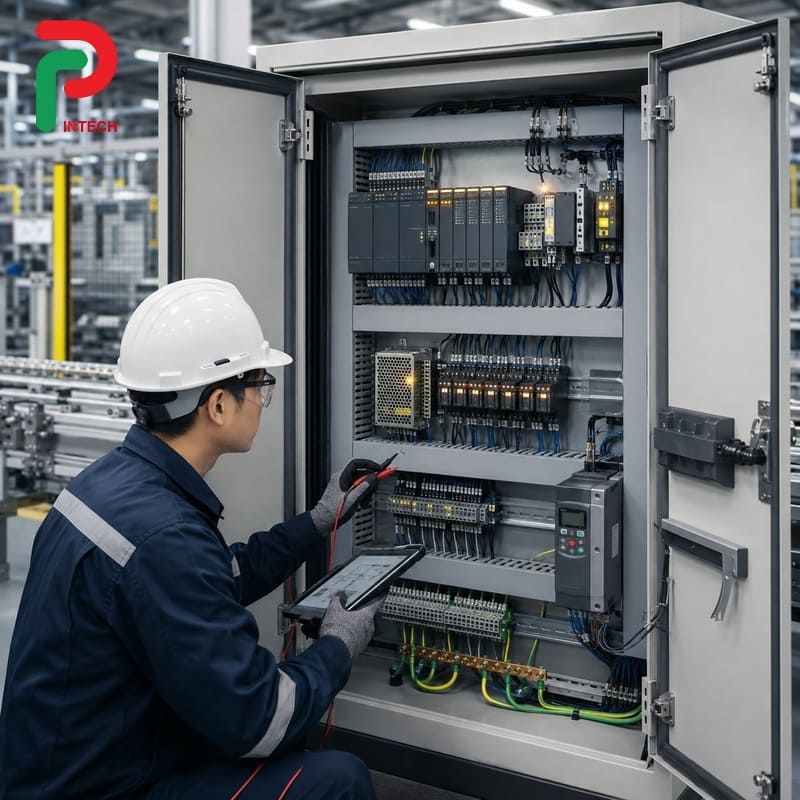

Lớp phủ tĩnh điện giúp bảo vệ bề mặt thép, nhưng không thay thế cách bố trí thiết bị đúng kỹ thuật. PLC vẫn có thể tự khởi động lại khi nguồn 24VDC sụt áp lúc relay hoặc van điện từ đóng cắt.
.jpg)
Tương tự, tín hiệu analog dễ dao động nếu cáp cảm biến chạy sát dây động lực hoặc đầu ra biến tần. Một điểm PE bắt trên bề mặt còn sơn cũng có thể tạo liên kết điện thiếu ổn định.
Bên cạnh đó, khoảng trống quá hẹp khiến nhiệt tích tụ quanh CPU, module I/O và bộ nguồn. Những lỗi này thường xuất hiện chập chờn, nên đội bảo trì rất dễ nghi ngờ phần mềm trước tiên.
Vì vậy, quá trình kiểm tra cần đi lần lượt qua nguồn cấp, nhiệt độ, tiếp địa và đường dây. Sau đó, kỹ thuật viên mới kiểm tra chương trình cùng từng điểm vào, ra trên module I/O. Khách hàng có thể gửi sơ đồ bố trí để Phúc Long Intech rà soát kích thước vỏ tủ điện trước khi gia công.
Hiện QCVN 25:2025/BCT về an toàn điện đã có hiệu lực từ ngày 8/8/2025. Vì vậy, khâu thiết kế và kiểm tra cần bám quy định hiện hành. Doanh nghiệp không nên sử dụng một cấu hình tủ điện sơn tĩnh điện cho mọi công trình.
5 lỗi lắp PLC khiến hệ thống dễ dừng máy
Mỗi lỗi có dấu hiệu riêng nhưng thường tác động qua lại. Kỹ thuật viên nên kiểm soát toàn bộ quá trình, từ bản vẽ bố trí đến bước chạy thử.

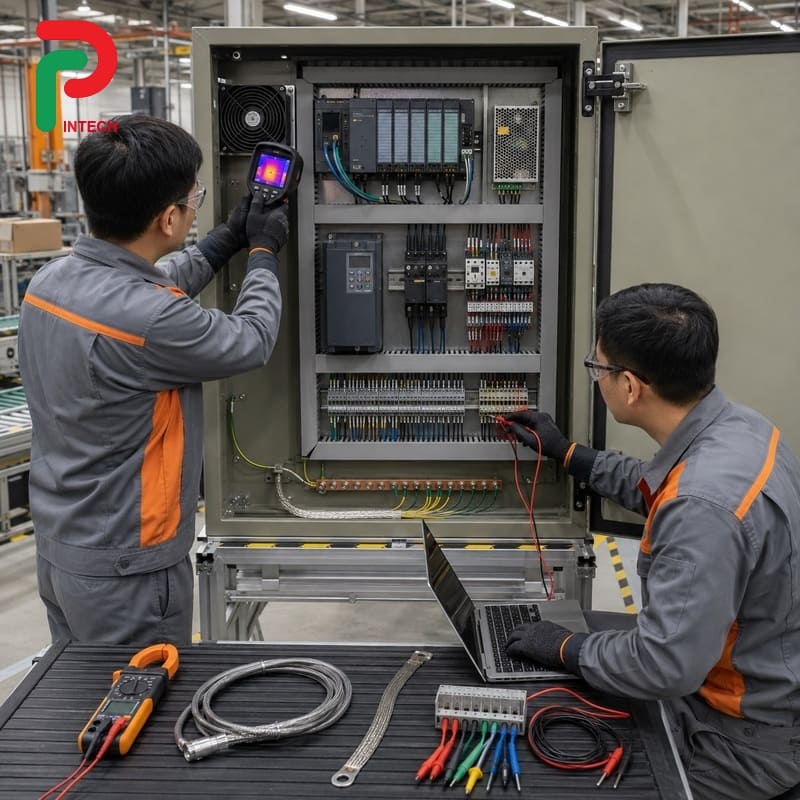

Tủ điện sơn tĩnh điện thiếu khoảng thoát nhiệt
PLC đặt sát bộ nguồn, contactor hoặc biến tần dễ chịu nhiệt tích tụ trong thời gian dài. Nhiệt cao làm thiết bị giảm độ ổn định và tăng nguy cơ dừng bất thường.
.jpg)
Khoảng hở cần tuân theo tài liệu của đúng hãng PLC, không lấy một thông số áp dụng cho mọi thiết bị. Trước khi chọn vỏ tủ sơn tĩnh điện, đơn vị thiết kế nên tính tải nhiệt, hướng lưu thông khí và khoảng bảo trì.
Quạt lọc gió hoặc bộ làm mát chỉ nên bổ sung sau khi đánh giá nhiệt độ, bụi và độ ẩm tại nơi lắp. Nhà sản xuất PLC cũng yêu cầu điều kiện môi trường phải nằm trong giới hạn kỹ thuật của thiết bị. Bạn hãy gửi bản vẽ cho Phúc Long Intech ngay hôm nay. Chuyên gia sẽ kiểm tra không gian lắp, đường gió và khả năng bảo trì trước khi gia công.

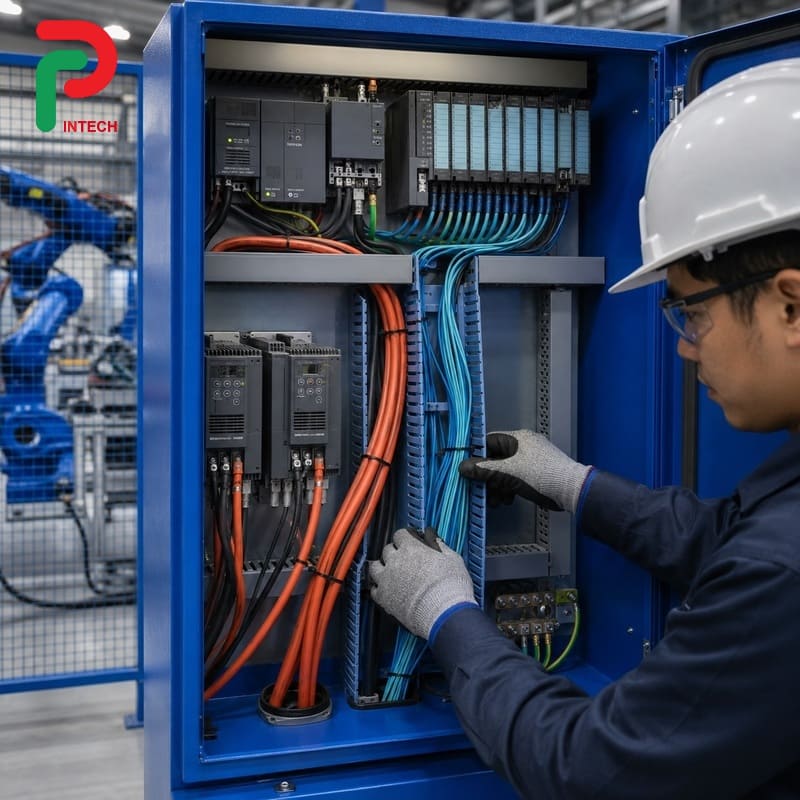

Tủ điện sơn tĩnh điện đi dây sai, PLC dễ nhiễu
Dây động cơ, cáp biến tần và dây nguồn có thể ảnh hưởng đến tín hiệu analog, encoder hoặc đường truyền thông. Dấu hiệu thường gặp gồm cảm biến dao động, PLC nhận lệnh sai và kết nối mất ngẫu nhiên.
Vì vậy, dây động lực và dây tín hiệu nên đi trong các máng riêng. Cáp analog, I/O tốc độ cao và truyền thông cần dùng loại chống nhiễu phù hợp.
Để an toàn nhất, bạn hãy tách đường I/O, truyền thông khỏi dây nguồn. Cáp có shield cũng phải được tiếp địa theo hướng dẫn của nhà sản xuất để hạn chế nhiễu điện từ.
Nguồn 24VDC thiếu bảo vệ và dự phòng
Bộ nguồn vừa đủ tải thường bỏ qua dòng khởi động của relay và van điện từ. Khi nhiều tải đóng đồng thời, điện áp có thể sụt khiến CPU reset hoặc module mất trạng thái.
Người thiết kế cần cộng đủ PLC, HMI, cảm biến và các module mở rộng. Khi cần thiết, nhánh điều khiển nên được tách khỏi các tải tạo xung mạnh.

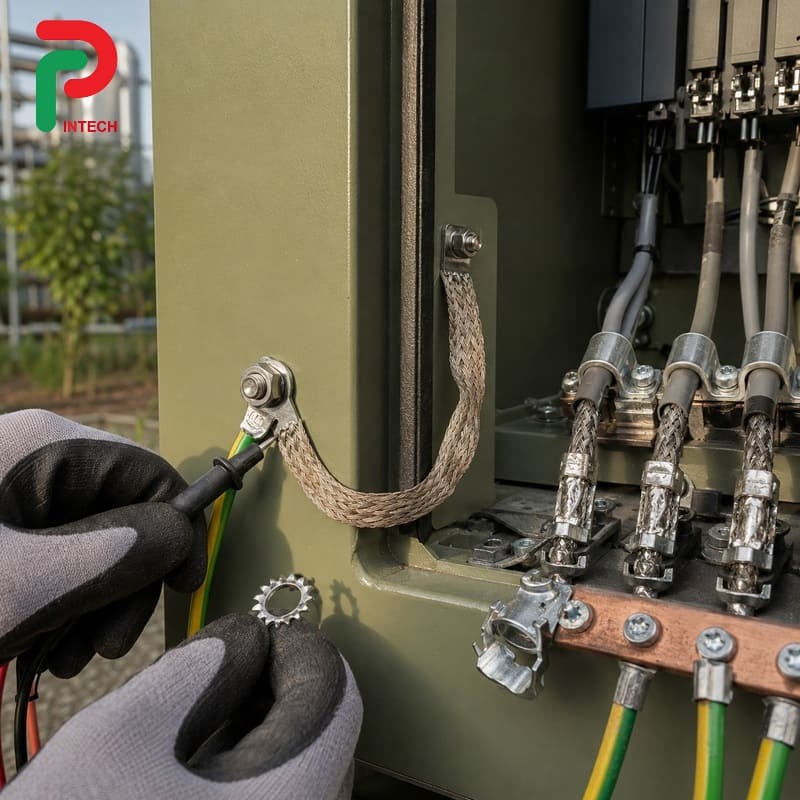

Nối đất PE và shield thiếu kiểm soát
Lớp sơn có thể cản tiếp xúc điện tại điểm bắt bulông nếu bề mặt liên kết chưa được xử lý. Người lắp cần kiểm tra nối đất PE giữa thân tủ điện sơn tĩnh điện, cánh cửa, tấm lắp và thanh tiếp địa.
Dây đồng bện giúp duy trì liên kết khi cửa đóng mở thường xuyên. Tuy nhiên, PE, 0VDC và shield không nên nhập chung tùy tiện.
Cách nối phải bám sơ đồ thiết kế và hướng dẫn của từng thiết bị. Xử lý sai dễ tạo vòng lặp đất, làm tín hiệu analog hoặc truyền thông hoạt động chập chờn.
Bỏ qua kiểm thử I/O trước bàn giao
PLC lên nguồn bình thường chưa chứng minh toàn bộ tủ đã được đấu đúng. Đội kỹ thuật phải kiểm tra point-to-point từ terminal đến kênh module I/O.
Sau đó, cảm biến, relay và tín hiệu cảnh báo cần được mô phỏng riêng. Hồ sơ bàn giao cũng nên có nhãn dây, sơ đồ hoàn công và bản sao chương trình.
Như vậy, tủ điện sơn tĩnh điện phải kiểm soát nhiệt, EMC, tiếp địa, nguồn cấp và I/O. Hồ sơ thiết kế cần đối chiếu quy chuẩn an toàn điện, tiêu chuẩn cụm tủ và yêu cầu của dự án. Bạn hãy liên hệ 0987 56 53 23 – 0987 30 33 30 để Phúc Long Intech kiểm tra cấu hình trước sản xuất. Hoặc tham khảo thêm dòng tủ điện sơn tĩnh điện Nhà Máy Hadra cũng rất chất lượng.
