Tủ Điện Kim Loại Cho Trạm Sạc EV: 5 Tiêu Chí "Vàng" Cần Biết

Tủ điện kim loại cho trạm sạc EV không chỉ là phần vỏ chứa thiết bị đóng cắt. Đây còn là điểm tiếp nhận, bảo vệ và phân phối nguồn điện đến từng trụ sạc. Trong khi đó, hệ thống sạc thường mang tải lớn, làm việc nhiều giờ và có thể đặt ngoài trời. Vì vậy, Phúc Long Intech cho rằng chủ đầu tư cần kiểm tra kỹ năm tiêu chí dưới đây trước khi đặt sản xuất.

Tủ điện kim loại giữ vai trò gì tại trạm sạc EV?

Tại trạm sạc EV, tủ điện là nơi tiếp nhận nguồn, đóng cắt và phân phối điện đến từng trụ. Bên trong thường bố trí MCCB, thiết bị chống dòng rò, SPD, công tơ, thanh cái đồng và hệ thống tiếp địa.

Vì vậy, phần vỏ chỉ là lớp bảo vệ bên ngoài. Khả năng vận hành ổn định còn phụ thuộc vào cách tính tải, chọn thiết bị và sắp xếp không gian bên trong.

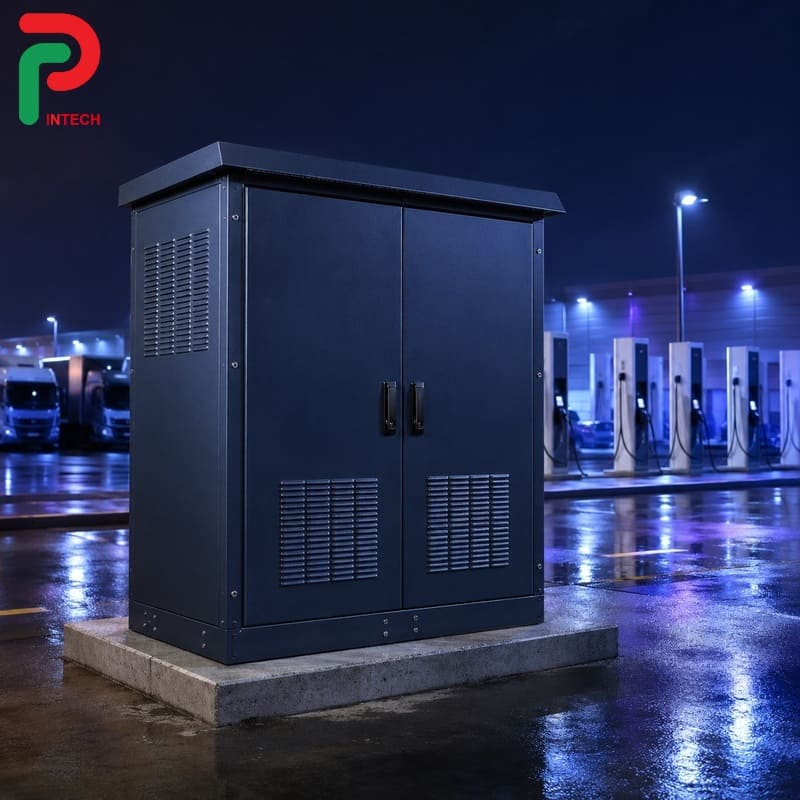

Điểm đáng lưu ý là trụ sạc có thể mang dòng lớn liên tục trong nhiều giờ. Nếu thanh cái, đầu nối hoặc khoảng thoáng không phù hợp, nhiệt độ trong khoang tủ sẽ tăng khá nhanh. Với hộp điện ngoài trời, bụi, hơi ẩm và nước mưa tiếp tục tạo thêm áp lực lên thiết bị điện.

Thực tế, một mẫu tủ điện kim loại hoạt động tốt trong nhà xưởng chưa chắc phù hợp với bãi sạc EV. Bạn nên cung cấp sơ đồ điện, công suất trụ và vị trí lắp đặt để Phúc Long Intech tư vấn cấu hình sát nhu cầu, thay vì chọn theo kích thước có sẵn.

5 tiêu chí chọn tủ điện kim loại cho trạm sạc EV

Mỗi dự án có số lượng trụ, công suất và điều kiện lắp đặt khác nhau. Do đó, hồ sơ đặt hàng cần xuất phát từ nhu cầu vận hành thực tế, thay vì dùng một cấu hình chung. Vì vậy, 5 yếu tố dưới đây cần được xem xét đồng thời khi chọn tủ điện kim loại trạm sạc EV:

Tủ điện trạm sạc EV phải được tính tải từ đầu

Trước hết, kỹ sư cần xác định số lượng trụ, công suất sạc AC hoặc DC và tỷ lệ hoạt động đồng thời. Đây là cơ sở để tính dòng tổng, chọn MCCB, cáp nguồn và tiết diện thanh cái đồng.

Phần công suất dự phòng cũng cần được tính rõ, không nên chừa theo cảm tính. Nếu trạm dự kiến mở rộng, khoang phải còn vị trí cho thiết bị và nhánh cấp điện mới. Cách làm này giúp doanh nghiệp tránh phải thay toàn bộ tủ điện phân phối chỉ vì thiếu vài module.

Cấp IP tủ điện kim loại phải theo đúng vị trí lắp đặt

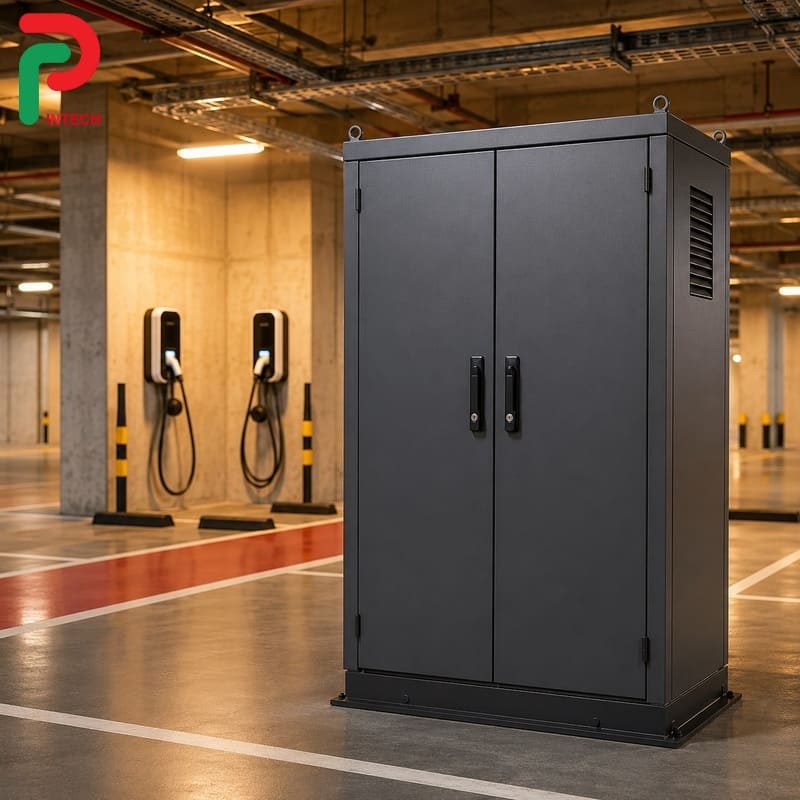

Không phải dự án nào cũng cần dùng IP65. Tủ trong phòng kỹ thuật, khu vực có mái che và vị trí chịu mưa trực tiếp sẽ có yêu cầu khác nhau.

TCVN 4255:2025, tương đương hoàn toàn với IEC 60529:2013, phân loại mức bảo vệ của vỏ thiết bị trước vật rắn và nước xâm nhập. Tiêu chuẩn này hiện còn hiệu lực và thay thế TCVN 4255:2008.

Tuy nhiên, chỉ số IP cao chưa đủ. Gioăng cửa, khóa tủ, cable gland và các điểm xuyên cáp cũng phải được xử lý đồng bộ. Khi bố trí tủ điện ngoài trời cần nhìn vào điều kiện sử dụng thực tế. Quý khách không nên mặc định IP càng cao càng tốt.

Tủ điện kim loại nên dùng vật liệu nào?

Thép sơn tĩnh điện phù hợp với nhiều công trình nhờ chi phí hợp lý và khả năng gia công linh hoạt. Inox 304 thường được cân nhắc tại khu vực ẩm ướt. Trong khi đó, Inox 316 phù hợp hơn với môi trường ven biển hoặc nơi có nguy cơ ăn mòn cao.

Bên cạnh chủng loại vật liệu, độ dày tấm, kết cấu gấp mép và độ phẳng của cửa cũng cần được kiểm tra. Vật liệu tốt nhưng gia công thiếu chính xác vẫn dễ cong cánh, hở gioăng hoặc khó thao tác khi bảo trì.

Thiết bị bảo vệ phải khớp với kiểu sạc

Tủ điện trạm sạc xe điện cần có giải pháp bảo vệ quá tải, ngắn mạch, dòng rò và quá áp. Tuy nhiên, bạn không nên dùng một cấu hình RCD hoặc RCBO cho mọi loại trụ. Phương án cuối cùng phải bám theo thiết kế điện và hướng dẫn của nhà sản xuất thiết bị sạc.

TCVN 7447-7-722:2023 quy định yêu cầu đối với nguồn cấp cho xe EV. Trong khi đó, TCVN 13724-7:2023 áp dụng cho cụm đóng cắt, điều khiển hạ áp dùng tại các ứng dụng đặc biệt, bao gồm trạm sạc xe điện.

Ngoài MCCB và thiết bị chống dòng rò, hồ sơ nên xem xét SPD, tiếp địa, liên kết đẳng thế và điểm ngắt khẩn cấp. Vì vậy, bạn không nên mặc định một loại RCD hoặc một cấu hình bảo vệ cho mọi dự án.

Tản nhiệt và bảo trì phải tính cùng lúc

Một bộ tủ kín nước nhưng tích nhiệt cao vẫn khó vận hành ổn định. Ngay từ bước thiết kế, kỹ sư cần kiểm tra nhiệt sinh ra tại thanh cái, đầu nối và thiết bị đóng cắt.

Tùy công suất, sản phẩm có thể sử dụng quạt lọc, bộ trao đổi nhiệt hoặc điều hòa chuyên dụng. Dù chọn giải pháp nào, hệ thống làm mát không được phá vỡ cấp bảo vệ IP đã xác định.

Không gian bên trong cũng phải đủ rộng để đi dây, tháo thiết bị và kiểm tra định kỳ. Kết cấu module hợp lý sẽ giúp bổ sung nhánh sạc nhanh hơn, đồng thời hạn chế thời gian dừng hệ thống.

Như vậy, chọn tủ điện kim loại cho trạm sạc EV không nằm ở một thông số riêng lẻ. Công suất, cấp IP, vật liệu, thiết bị bảo vệ và khả năng tản nhiệt phải được tính trong cùng một phương án. Bạn hãy gọi ngay 0987 56 53 23 – 0987 30 33 30 để được tư vấn cấu hình phù hợp ngay từ đầu. Hoặc xem thêm tủ điện kim loại Nhà Máy Hadra để đối chiếu so sánh!
