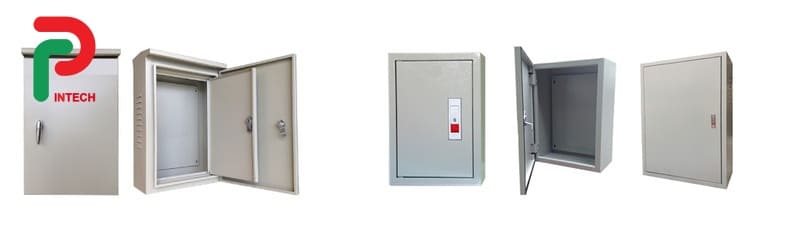

Tủ Điện 300x300x150 - Cách Tính Số Lượng MCB Lắp Vừa Chuẩn Xác

Tủ điện 300x300x150 luôn xuất hiện trong thiết kế phân phối điện quy mô nhỏ đến trung bình tại nhiều dự án. Sau đây, Phúc Long Intech sẽ tổng hợp cách tính số lượng MCB chính xác cho bạn tham khảo.

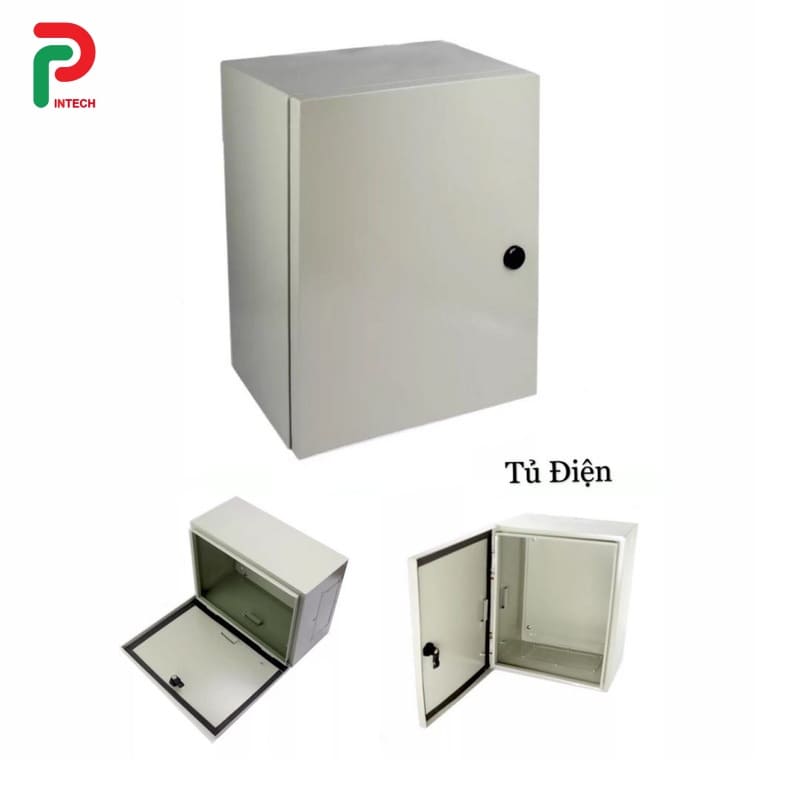

Tủ điện 300x300x150 lắp được bao nhiêu MCB chuyên dụng?

Kích thước tủ điện 300x300x150 cho phép bố trí linh hoạt tùy cấu trúc thanh DIN và thiết bị lắp đặt. Khi hiểu rõ module tiêu chuẩn, việc ước lượng dung lượng MCB trở nên dễ kiểm soát hơn.

Trước tiên, kỹ sư cần nắm khái niệm module DIN tiêu chuẩn 35mm trong thiết kế tủ điện hiện đại. Mỗi module thường tương đương khoảng 18mm chiều rộng, dùng để quy đổi không gian lắp đặt thiết bị.

Với cấu hình phổ biến, tủ điện 300x300x150 thường chứa từ 1 - 2 thanh DIN, tương đương 12 - 24 module. Tuy nhiên, dung lượng thực tế sẽ thay đổi theo cách bố trí, loại CB sử dụng và khoảng trống dành cho tản nhiệt. Để hình dung nhanh hơn, bảng dưới đây giúp quy đổi module sang số lượng thiết bị lắp đặt hợp lý:

Từ bảng trên, hệ thống có thể lắp khoảng 12–24 MCB 1P nếu dùng toàn bộ không gian. Tuy nhiên, cấu hình thực tế thường kết hợp thêm RCCB hoặc thiết bị bảo vệ khác.

Để đảm bảo vận hành ổn định, kỹ sư nên giữ lại khoảng 20–30% không gian trống trong tủ điện. Khoảng dư này giúp giảm nhiệt tích tụ, đồng thời hỗ trợ nâng cấp hệ thống trong tương lai.

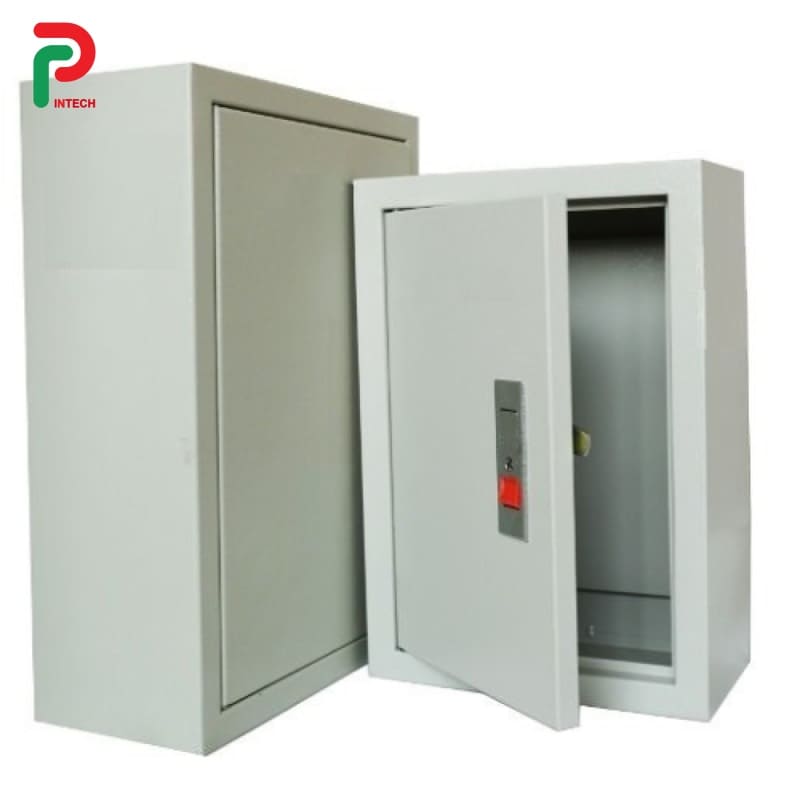

Cách tính toán số lượng MCB phù hợp khi lắp tủ điện size 300x300x150

Quy trình tính toán cho tủ điện kích thước 300x300x150 cần bắt đầu từ tải thực tế, sau đó quy đổi module chính xác. Mỗi bước đều ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ hệ thống điện.

Xác định tổng tải hệ thống

Giai đoạn đầu tiên luôn tập trung vào việc xác định tổng công suất tiêu thụ của toàn bộ thiết bị điện. Khi dữ liệu đầu vào chính xác, việc chọn MCB sẽ tránh sai lệch đáng kể. Để triển khai nhanh và đúng kỹ thuật, đội thiết kế nên thực hiện theo các bước sau:

• Đơn vị thi công liệt kê toàn bộ thiết bị tiêu thụ điện trong phạm vi dự án cần cấp nguồn.
• Kỹ sư hệ thống cộng tổng công suất theo đơn vị kW, đảm bảo số liệu không bị thiếu sót.
• Nhóm thiết kế phân loại tải thành chiếu sáng, ổ cắm và thiết bị công suất lớn riêng biệt.
• Bộ phận kỹ thuật chọn MCB có dòng định mức cao hơn tải khoảng 15–20% để đảm bảo ổn định.
• Đội vận hành kiểm tra khả năng chịu tải đột biến nhằm tránh hiện tượng nhảy CB ngoài ý muốn.

Cách làm này giúp hệ thống hoạt động ổn định trong điều kiện tải thay đổi liên tục. Đồng thời, thiết kế hợp lý giúp giảm nguy cơ quá tải cục bộ trong vận hành lâu dài.

Quy đổi module và kiểm tra kích thước

Bước cuối cùng tập trung vào việc quy đổi tổng thiết bị sang module để kiểm tra khả năng lắp đặt. Khi số module vượt giới hạn, hệ thống cần điều chỉnh lại cấu hình hoặc thay đổi kích thước tủ. Quy trình thực hiện nên tuân theo trình tự rõ ràng để tránh sai lệch kỹ thuật:

• Kỹ sư tính toán tổng số module dựa trên từng loại MCB và thiết bị bảo vệ liên quan.
• Đơn vị thiết kế so sánh tổng module với khả năng chứa của tủ điện 300x300x150 hiện có.
• Bộ phận kỹ thuật tối ưu lại bố trí nếu tổng module vượt quá giới hạn cho phép.
• Đội thi công đảm bảo khoảng cách giữa các thiết bị đủ để tản nhiệt hiệu quả.
• Nhóm lắp đặt sắp xếp dây dẫn gọn gàng, tránh chèn ép gây nóng cục bộ nguy hiểm.

Trong một số dự án ngoài trời, giải pháp tủ điện ngoài trời 300x400 có thể được cân nhắc thay thế. Cấu hình này phù hợp môi trường khắc nghiệt, đồng thời tăng khả năng bảo vệ thiết bị.

Việc kiểm tra module kỹ lưỡng giúp hệ thống đạt độ bền cao và vận hành ổn định lâu dài. Bên cạnh đó, bố trí khoa học còn giúp tối ưu không gian, giảm chi phí nâng cấp về sau.

Phân chia MCB theo từng nhánh trong tủ điện 300x300x150

Sau khi xác định tổng tải, hệ thống cần chia nhánh hợp lý để tăng độ ổn định vận hành. Việc phân nhánh giúp cô lập sự cố nhanh, đồng thời giảm rủi ro lan truyền toàn hệ thống. Một cấu hình tiêu chuẩn cho vỏ tủ 300x300x150 thường gồm các thành phần sau:

• Kỹ sư thiết kế bố trí một MCB tổng nhằm kiểm soát toàn bộ nguồn cấp chính cho hệ thống.
• Đơn vị thi công phân bổ từ ba đến sáu MCB cho hệ chiếu sáng từng khu vực riêng biệt.
• Đội kỹ thuật bố trí ba đến năm MCB cho ổ cắm nhằm đảm bảo tải phân tán hợp lý.
• Bộ phận vận hành dành riêng một đến hai MCB cho thiết bị công suất lớn như điều hòa trung tâm.

Phương án này giúp hệ thống vận hành ổn định, đồng thời giảm thiểu rủi ro quá tải cục bộ. Ngoài ra, việc phân nhánh còn hỗ trợ bảo trì nhanh khi xảy ra sự cố điện.

Như vậy, tủ điện 300x300x150 có thể lắp từ 12 đến 24 MCB tùy cấu hình và cách bố trí thực tế. Quý khách có thể xem thêm các mẫu tủ điện 300x300x150 Nhà Máy Hadra để cân nhắc chọn lựa.
