Máng Cáp Dạng Lưới - Giải Pháp Tối Ưu Luồng Gió Phòng Máy

Máng cáp dạng lưới được nhắc nhiều trong phòng máy không phải vì kiểu dáng gọn mắt. Giá trị thật nằm ở khả năng tổ chức cáp thoáng, dễ kiểm soát và ít cản đường lưu thông khí lạnh.

Với phòng server, data center hoặc khu kỹ thuật điện nhẹ, một tuyến dẫn đặt sai sẽ làm rack nóng lên rất nhanh. Phúc Long Intech thường khuyên khách hàng nhìn máng điện như một phần của bài toán nhiệt. Vì đây không chỉ là phụ kiện đi dây thông thường.

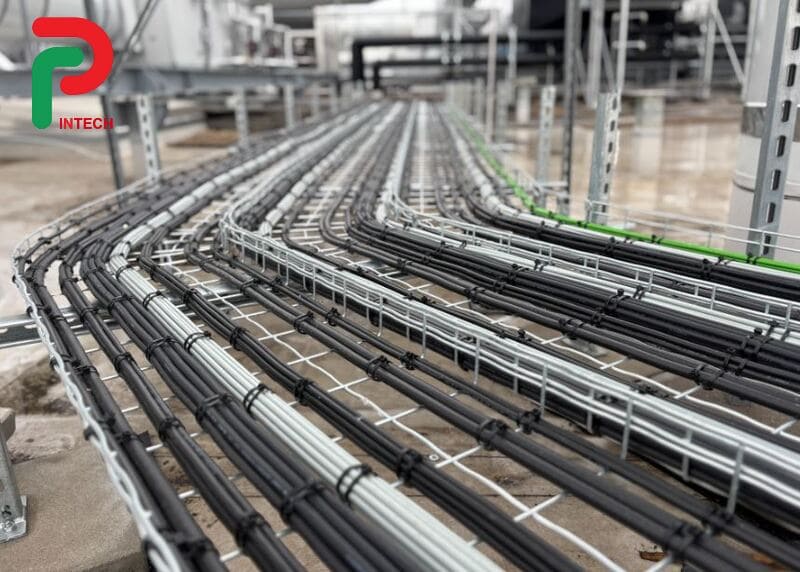

Máng cáp dạng lưới giữ phòng máy thoáng hơn

Trong phòng máy, luồng gió thường đi theo nguyên tắc cấp lạnh, thu nóng rồi hồi về thiết bị làm mát. Tuy nhiên, thực tế thi công lại hay phát sinh một vấn đề nhỏ nhưng gây mệt. Chẳng hạn như: Cáp mạng, cáp quang, cáp tín hiệu và dây nguồn bị bó dày tại cùng một khu vực.

Khi dây dẫn nằm lộn xộn dưới sàn nâng hoặc phía trên tủ rack, không khí lạnh dễ bị chia cắt. Từ đó, một vài điểm trong phòng vẫn nóng dù điều hòa hoạt động bình thường. Đây là lý do máng cáp dạng lưới được ưu tiên ở các khu vực cần thoáng khí.

Khác với máng kín, dòng này có kết cấu mở bằng các thanh thép hàn. Đáy và thành máng có nhiều khoảng rỗng, giúp không khí lưu chuyển quanh bó cáp tốt hơn. Nhiệt phát sinh từ dây dẫn cũng có điều kiện khuếch tán ra môi trường, thay vì bị giữ lại bên trong.

Dù vậy, bạn không nên hiểu sai rằng máng lưới tự làm giảm nhiệt độ phòng máy. Hiệu quả còn phụ thuộc vị trí lắp đặt, mật độ cáp, công suất điều hòa, hướng gió và cách bố trí rack. Điểm mạnh của sản phẩm là hỗ trợ quản lý cáp data center gọn hơn. Kỹ thuật viên cũng dễ quan sát khi bảo trì hơn và thuận lợi khi cần mở rộng hệ thống.

Lắp đúng để luồng gió không bị nghẽn

Muốn phòng máy vận hành ổn định, tuyến cáp phải được tính cùng bản vẽ M&E ngay từ đầu. Nếu chỉ chọn bừa, công trình rất dễ gặp cảnh cáp vừa đầy đã phải nâng cấp. Hoặc tình huống khác như là tuyến đi dây đẹp nhưng lại chắn đúng vùng gió quan trọng. Một số hạng mục nên được kiểm tra trước khi chốt phương án:

Đặt máng cáp dạng lưới theo hướng gió

Trước khi thi công máng cáp điện, thợ nên xác định rõ đường cấp khí lạnh và đường hồi khí nóng. Với phòng có sàn nâng, tuyến dẫn cáp không nên chiếm quá nhiều tiết diện khoang cấp khí.

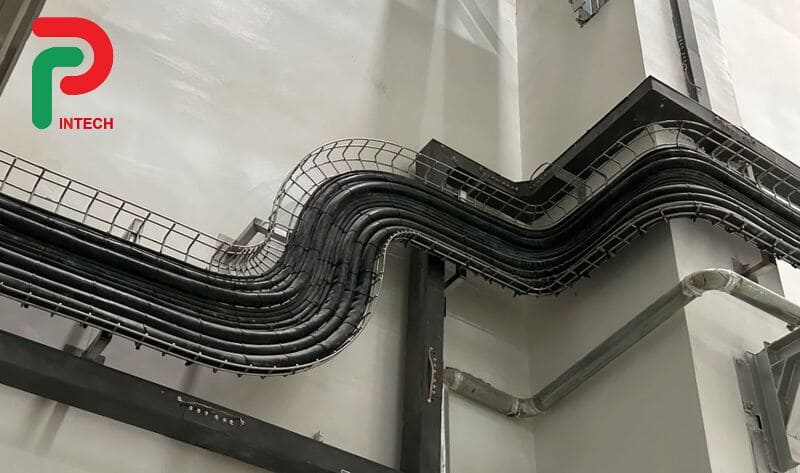

Với hệ thống treo trên cao, máng cần tránh vùng xả nóng phía sau rack hoặc khu vực gần cửa hồi gió. Cách bố trí này giúp luồng gió phòng máy ổn định hơn. Đồng thời, nhân sự vận hành cũng dễ kiểm tra tuyến cáp khi thay switch, bổ sung camera, mở rộng mạng LAN hoặc nâng cấp hệ thống điện nhẹ.

Khi cần khảo sát nhanh kích thước và cao độ treo, doanh nghiệp hãy liên hệ Phúc Long Intech. Chuyên gia tại 0987 56 53 23 - 0987 30 33 30 sẵn lòng tư vấn tận tình theo mặt bằng thực tế.

Chừa khoảng thoáng cho máng cáp dạng lưới

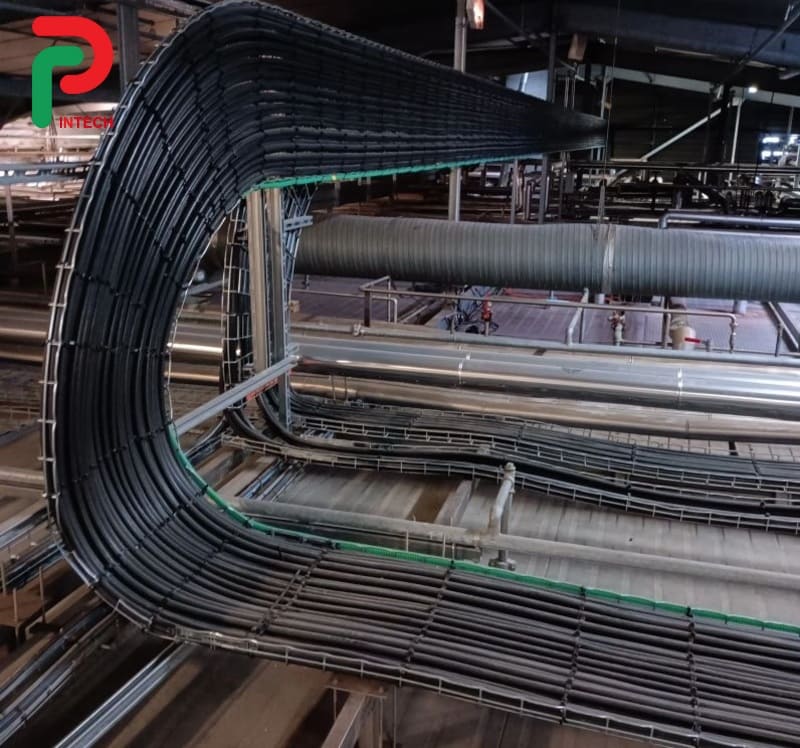

Một lỗi phổ biến là chọn sản phẩm vừa đủ cho hiện tại, nhưng bỏ qua nhu cầu mở rộng sau này. Phòng máy thường tăng thiết bị theo từng giai đoạn. Cho nên, máng lưới đi dây cần có khoảng dự phòng hợp lý. Nếu cáp bị ép thành bó quá chặt, việc thay sợi hoặc truy vết sự cố sẽ mất nhiều thời gian hơn.

Với cáp quang, bán kính uốn càng phải được kiểm soát cẩn thận. Với cáp nguồn, bạn cần phân tuyến theo thiết kế để hạn chế nhiễu và thuận tiện bảo trì.

Ngoài ra, quý khách nên kiểm tra khả năng chịu tải, khoảng cách giá đỡ, ty treo và phụ kiện chuyển hướng. Những chi tiết nhỏ này quyết định độ bền của cả tuyến máng cáp phòng server.

Chọn vật liệu và kiểm hồ sơ nghiệm thu

Vật liệu máng cần đi theo môi trường lắp đặt, không nên chọn một kiểu cho mọi công trình. Khu trong nhà, khô ráo hãy dùng thép mạ kẽm hoặc sơn tĩnh điện. Khu ẩm, gần biển nên cân nhắc máng cáp lưới inox 304 hoặc máng lưới mạ kẽm nhúng nóng.

Bên cạnh đó, hồ sơ thi công cần đối chiếu các yêu cầu liên quan. Bạn có thể tham khảo TCVN 10688:2015 về hệ thống thang máng cáp.

Ngoài ra, TCVN 9208:2012 quy định việc lắp đặt cáp trong công trình công nghiệp. Với hạng mục liên quan an toàn cháy, bạn cần kiểm tra thêm quy định PCCC hiện hành và hồ sơ vật liệu đi kèm.

Tóm lại, máng cáp dạng lưới giúp phòng máy gọn tuyến cáp, thông thoáng hơn, thuận tiện khi mở rộng. Hiệu quả sẽ rõ hơn khi máng được bố trí đúng hướng gió, không nhồi cáp quá tải và chọn vật liệu phù hợp. Cần báo giá theo kích thước thực tế, liên hệ Phúc Long Intech 0987 30 33 30. Hoặc xem thêm máng cáp dạng lưới Phúc Long Hadra nếu bạn cần phương án so sánh!
