Máng Cáp 200x50: Cách Bố Trí Tối Ưu Trong Nhà Xưởng 500m²

  • 04/08/2025 22:21
  • nguyenkhanhan
  • 425 Lượt xem

Máng cáp 200x50 đạt hiệu quả cao khi lắp đúng chuẩn giúp giảm cộng hưởng điện từ. Đối tác hãy chủ động đầu tư vật liệu chuẩn để hạn chế nguy cơ cháy nổ về sau.

Bạn có biết, nhà xưởng tầm trung chưa đạt hiệu suất cao nếu hệ thống cáp lắp đặt kém tối ưu. Không gian trần quá thấp hoặc bỏ qua đồng bộ phụ kiện dễ gây sự cố nguy hiểm.

Các cặp dây điện bị chèn ép dừng không đúng kỹ thuật sẽ gây nhiễu rủi ro. Toàn bộ giải pháp nếu tốt đều có thể khắc phục nhờ vật liệu máng cáp kích thước 200x50. Bài viết dưới đây của Phúc Long Intech sẽ giúp đối tác gỡ rối khúc mắc một cách chi tiết.

Bố trí máng cáp 200x50 trong nhà xưởng 500m²

Việc thiết kế hệ thống dây dẫn khoa học góp phần rất lớn vào tối ưu hóa vận hành. Máng cáp 200x50 là giải pháp tích hợp giữa linh hoạt thi công và đảm bảo an toàn.

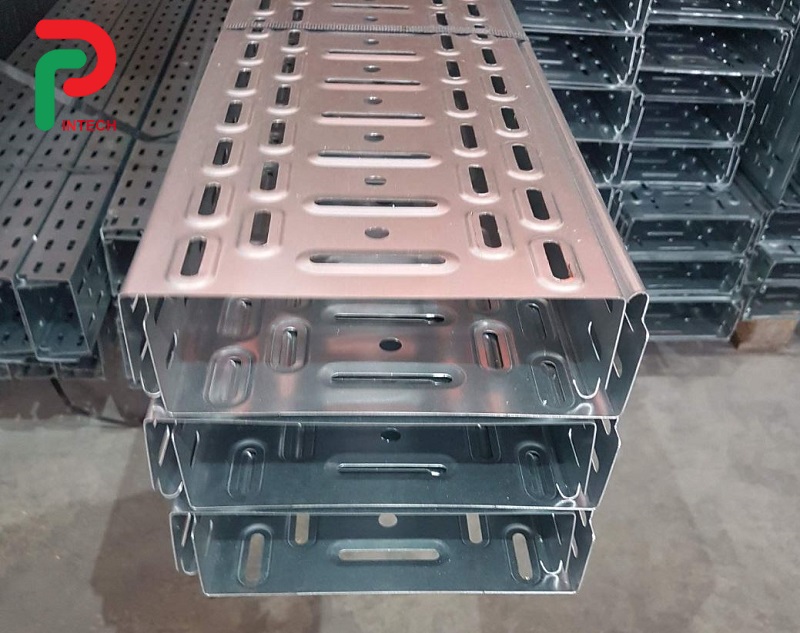

Máng Cáp 200x50: Cách Bố Trí Tối Ưu Trong Nhà Xưởng 500m²

  • Kỹ sư thi công cần đánh giá toàn bộ chiều cao trần, vị trí khung kẽ & điểm treo.
  • Việc bố trí phụ kiện như co, tê, ngã ba phải tuân theo tổng đồ của hệ thống.
  • Bố trí nền chia thành nhiều nhánh rõ ràng, không để cáp chồng lấn hay bày trên trần.
  • Khung treo cần đạt chuẩn vật liệu, không cong vênh, đủ tải cho mỗi mét dài 2.5m.
  • Bạn chọn chất liệu máng tốt như mạ kẽm nhúng nóng hoặc sơn Epoxy chống ăn mòn.

Trong không gian 500m², việc sắp xếp hướng dẫn theo vùng sẽ giúp tiết kiệm chi phí vật tư. Giải pháp còn giúp quản lý hệ thống dây dẫn dễ hơn, tránh nhầm lẫn khi bảo trì sửa chữa.

  • Nhà đầu tư cần chia vùng theo thiết bị máy móc và đồng bộ với bản vẽ chiếu sàn.
  • Khu vực dây điện nguồn nên đi tối giữa nhà xưởng, cách xa khu điều khiển.
  • Dây tín hiệu nên đi riêng, âm vào trần, đặt ở mức cao khác biệt.

Hai nguyên tắc bắt buộc khi sắp xếp máng cáp kích thước 200x50

Sắp xếp thang máng cáp đúng kỹ thuật là yếu tố sống còn trong thiết kế hệ thống điện công nghiệp.
Nếu không tuân thủ quy tắc, mạng lưới dễ gặp lỗi vận hành hoặc hư hỏng dây dẫn nghiêm trọng.

Việc định hướng sai lệch có thể gây ra hiện tượng cộng hưởng điện từ hoặc mất an toàn. Một số trường hợp dễ dẫn đến tình trạng quá tải hoặc nối nhiễu gây cháy. Vì vậy, kỹ thuật viên cần bám sát hai nguyên lý sau:

Tuân thủ khối lượng dây cáp trên máng cáp 200x50

Dây dẫn khi lắp đặt trong máng cần được tính toán kỹ về số lượng và kích thước. Nếu bố trí sai hoặc dồn ép quá mức, hệ thống sẽ bị quá tải nhiệt, gây nguy cơ cháy nổ.

Máng Cáp 200x50: Cách Bố Trí Tối Ưu Trong Nhà Xưởng 500m²

Việc tuân thủ nguyên tắc kỹ thuật giúp kéo dài tuổi thọ máng và đảm bảo an toàn điện. Dưới đây là các lưu ý quan trọng không thể bỏ qua:

  • Quý khách phân tích rõ số lượng thiết bị tiêu thụ để xác định số dây cần thiết.
  • Bạn cố định dây theo ngăn, cách nhau 2 - 3 cm để thoát nhiệt hiệu quả.
  • Dây mối loại chỉ nên chiếm tối đa 40% diện tích rỗng máng của vật liệu.

Chọn loại máng cáp đúng chuẩn kỹ thuật

Việc chọn thang máng cáp giá rẻ nhưng vẫn đảm bảo chất lượng, phù hợp giúp bảo vệ dây dẫn. Bên cạnh đó, kích thước 200x50 nhỏ gọn góp phần tối ưu không gian lắp đặt. Sản phẩm có thiết kế chắc chắn, chịu lực tốt, chống rỉ sét vượt trội trong môi trường ẩm.

Kỹ sư điện thường ưu tiên dòng này cho các công trình công nghiệp có yêu cầu khắt khe. Nhờ độ bền cao, mặt hàng đảm bảo hệ thống điện vận hành ổn định, an toàn trong nhiều năm.

Vừa rồi, bạn đã cùng website khám phá cách bố trí máng cáp 200x50 tối ưu trong nhà xưởng. Ngoài ra, bạn có thể tham khảo thêm máng cáp 200x50 Phúc Long Intech nếu cần mở rộng lựa chọn.

Ví dụ bố trí tuyến máng trong xưởng 500 m²

Với xưởng khoảng 20 x 25 m, có thể bố trí một tuyến máng chính chạy dọc giữa xưởng hoặc dọc tường từ tủ điện tổng, các nhánh máng 200x50 rẽ ra từng cụm máy. Tuyến chính đặt cao hơn tầm cầu trục hoặc xe nâng, nhánh xuống máy dùng ống luồn dây hoặc máng đứng.

Ví dụ bố trí máng 200x50 trong nhà xưởng khoảng 500 mét vuông

Nhà xưởng hình chữ nhật khoảng 20 x 25 m, tủ điện tổng đặt ở một góc. Từ tủ tổng, tuyến máng 200x50 chạy dọc theo cạnh dài ở cao độ dưới kèo, cách tường khoảng một mét để dễ thi công. Từ tuyến chính, các nhánh máng 100x50 rẽ vuông góc tới từng dãy máy, khoảng cách giữa các nhánh theo bố trí dãy máy. Cáp thả xuống từng máy qua ống luồn hoặc máng đứng nhỏ.

Tuyến chiếu sáng có thể đi trên cùng máng 200x50 nếu đủ chỗ, hoặc dùng máng riêng nhỏ hơn. Cáp điều khiển và cáp mạng đi máng riêng có nắp.

Hai nguyên tắc bắt buộc

Nguyên tắc thứ nhất: tách cáp động lực khỏi cáp tín hiệu, hoặc dùng vách ngăn trong máng, để tránh nhiễu cho hệ điều khiển máy.

Nguyên tắc thứ hai: không vượt sức chứa và tải của máng; tính tổng tiết diện cáp, giữ hệ số lấp đầy hợp lý, đặt giá đỡ đúng khoảng cách.

Ngoài ra, tuyến máng không đi ngay trên đường xe nâng nếu cao độ thấp, nối tiếp địa liên tục, có lối tiếp cận để bảo trì.
