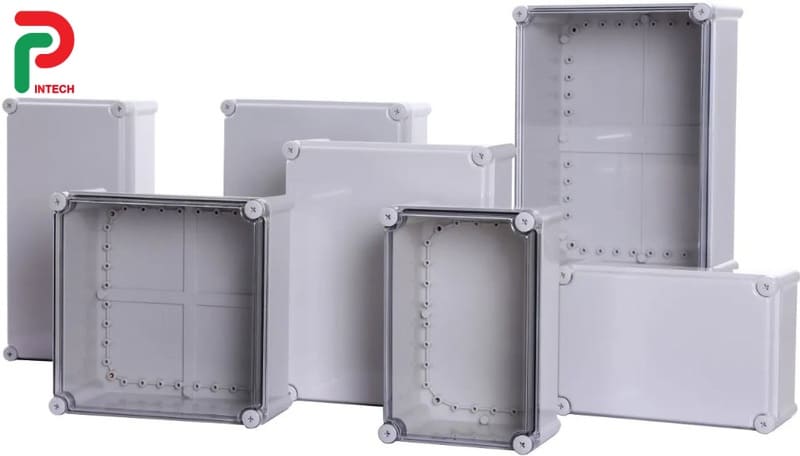

Kích thước vỏ tủ điện công nghiệp không chỉ là thông số, mà là yếu tố quyết định hiệu quả lắp đặt. Một thiết kế hợp lý giúp giảm đáng kể thời gian đi dây và hạn chế lỗi đấu nối. Ngược lại, chọn sai size khiến thiết bị nhanh quá tải và khó nâng cấp. Bài viết này tổng hợp mẹo thực chiến từ đội ngũ kỹ sư Phúc Long Intech bạn nên áp dụng ngay.
Bí kíp chọn loại cầu đấu phù hợp với kích thước vỏ tủ điện công nghiệp
Không phải loại cầu đấu nào cũng có thể dùng chung cho mọi kích thước vỏ tủ điện công nghiệp. Nếu lựa chọn sai ngay từ đầu, bố cục bên trong sẽ nhanh chóng trở nên lộn xộn hoặc dư không gian không cần thiết. Hiện nay, trong thực tế thi công, một số dòng Domino được sử dụng phổ biến gồm:
- Cầu đấu dạng DIN rail phù hợp hầu hết tủ điện công nghiệp tiêu chuẩn.
- Cầu đấu nhiều tầng giúp tiết kiệm không gian khi mật độ dây lớn.
- Cầu đấu mini thích hợp cho tủ nhỏ hoặc hệ điều khiển đơn giản.
Tuy nhiên, lựa chọn không chỉ dừng ở loại thiết bị. Trước khi quyết định, nhà đầu tư cần cân nhắc đồng thời các yếu tố kỹ thuật như:
- Kỹ sư phải xác định dòng điện chịu tải của từng cầu đấu.
- Người thiết kế cần kiểm tra kích thước tương thích với tủ điện.
- Đội thi công nên ưu tiên loại dễ lắp đặt và thay thế nhanh.
Nếu muốn tối ưu ngay từ đầu, bạn có thể tham khảo giải pháp thiết kế vỏ tủ điện từ Phúc Long Intech. Việc đồng bộ từ layout đến kích thước sẽ giúp giảm đáng kể lỗi thi công..
Mẹo bố trí cầu đấu trong vỏ tủ điện công nghiệp cực gọn, dễ thi công
Một tủ điện gọn hay rối không nằm ở thiết bị đắt hay rẻ, mà nằm ở cách bố trí ngay từ đầu. Đặc biệt, cầu đấu là khu vực dễ “phơi bày lỗi thiết kế” nhất nếu không tính toán kỹ.
Nguyên tắc chọn kích thước vỏ tủ điện công nghiệp phù hợp để tối ưu cầu đấu
Việc xác định kích thước vỏ tủ điện công nghiệp cần bắt đầu từ thiết bị thực tế. Đặc biệt, cầu đấu chiếm nhiều diện tích theo chiều ngang, không thể ước lượng sơ sài.
Thực tế cho thấy nhiều tủ bị “ngộp” vì thiếu không gian dự phòng. Trong khi tiêu chuẩn khuyến nghị nên chừa khoảng 20–40% diện tích trống để tản nhiệt và mở rộng về sau. Để dễ hình dung, bạn hãy xem các sai lầm phổ biến dưới đây để tránh ngay:
- Chọn size quá nhỏ nên dây chồng chéo và khó bảo trì.
- Không tính trước thanh DIN rail nên thiếu không gian lắp đặt thiết bị.
- Thiếu layout tổng thể dẫn đến bố trí thiếu logic, khó kiểm soát hệ thống.
Giải pháp không phức tạp, nhưng cần làm đúng ngay từ đầu. Sau đây chuyên gia Phúc Long Intech sẽ bật mí cách tối ưu ngay từ giai đoạn thiết kế:
- Xác định số lượng dây và cầu đấu trước khi chọn kích thước vỏ tủ
- Ưu tiên tủ có chiều sâu phù hợp (thường từ 250mm trở lên với hệ trung bình)
- Bố trí theo module rõ ràng: CB – điều khiển – cầu đấu
Cách gắn cầu đấu gọn gàng theo chuẩn kỹ thuật
Khi đã có kích thước vỏ tủ điện công nghiệp hợp lý, bước tiếp theo là bố trí cầu đấu. Đây là phần dễ “lộ tay nghề” nhất trong toàn bộ quá trình thi công.
Thông thường, cầu đấu sẽ được gắn trên thanh DIN rail chuẩn 35mm. Loại rail này tương thích đa số thiết bị điện hiện nay . Để đạt độ gọn và dễ bảo trì, bạn cần tuân thủ các nguyên tắc sau:
- Bố trí cầu đấu theo hàng ngang trên thanh DIN rail, hạn chế xếp chồng không cần thiết.
- Phân luồng rõ ràng: nguồn vào, tải ra và tín hiệu điều khiển.
- Giữ khoảng cách dây hợp lý, tối thiểu 1.5–2cm giữa các tuyến.
- Đánh số terminal rõ ràng để thuận tiện kiểm tra và bảo trì.
- Sử dụng máng đi dây để cố định và tăng tính thẩm mỹ.
Một số mẹo thực chiến giúp tủ điện công nghiệp “gọn hẳn”:
- Đi dây theo hướng nhất quán (trái → phải hoặc dưới → trên).
- Tránh để dây chéo nhau để giảm nhiễu và dễ kiểm tra lỗi.
- Dùng màu dây thống nhất theo từng tuyến để dễ nhận diện.
Những nguyên tắc này giúp hệ đấu nối tủ điện trở nên khoa học hơn. Hiểu rõ terminal block là gì và cách dùng đúng sẽ giảm lỗi thi công đáng kể.

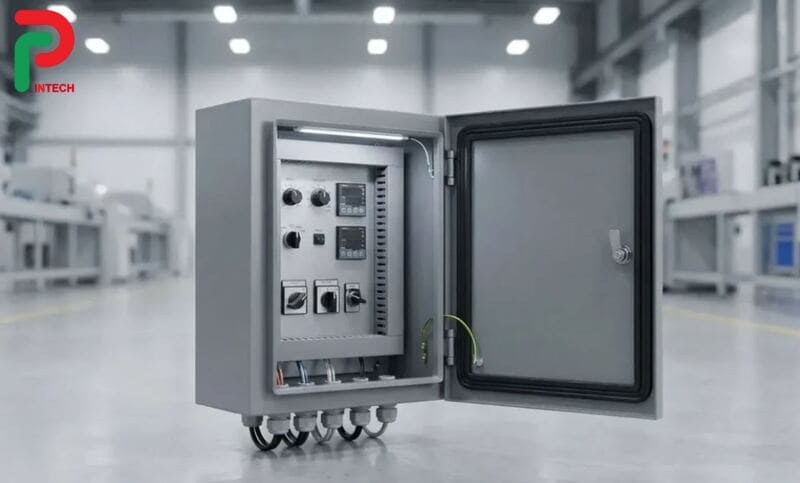

Tối ưu không gian tủ điện - Mẹo từ kỹ sư lâu năm
Không gian tủ điện luôn có giới hạn, nhưng cách bố trí thông minh có thể “mở rộng” hiệu quả sử dụng. Kinh nghiệm từ nhiều kỹ sư lâu năm thường áp dụng mô hình layout 3 vùng là tối ưu nhất:
- Phần trên dành cho thiết bị đóng cắt như CB, MCCB.
- Khu vực giữa bố trí thiết bị điều khiển như relay, PLC.
- Phần dưới tập trung toàn bộ cầu đấu để dễ đấu nối.
Ngoài ra, một số giải pháp nâng cao cũng được áp dụng để tối ưu không gian:
- Dùng thanh DIN đôi nhằm tăng mật độ lắp đặt thiết bị.
- Ưu tiên Domino nhiều tầng khi cần tiết kiệm diện tích ngang.
- Luôn chừa khoảng trống kỹ thuật để thuận tiện bảo trì và nâng cấp.
Vừa rồi, bạn đã biết cách chọn kích thước vỏ tủ điện công nghiệp để bố trí cầu đấu gọn. Quý khách hãy tham khảo thêm kích thước vỏ tủ điện công nghiệp Nhà Máy Hadra cũng rất đa dạng.
