Các Loại Máng Cáp Điện Tải Nặng – 90% Dự Án Đang Chọn Sai

Các loại máng cáp điện ảnh hưởng lớn đến hiệu suất vận hành của toàn bộ hệ thống điện tải nặng. Nhiều công trình lớn gặp sự cố chỉ vì chọn sai cấu trúc và không tính toán tải thực tế. Phúc Long Intech đã & đang cung cấp nhiều giải pháp phù hợp cho nhà máy và khu công nghiệp quy mô lớn. Một lựa chọn chính xác sẽ giúp giảm chi phí bảo trì đồng thời tăng độ ổn định vận hành lâu dài.

Các loại máng cáp điện chịu tải nặng phổ biến hiện nay

Quy trình tính toán tải trọng cần thực hiện dựa trên tổng khối lượng dây dẫn dự kiến lắp đặt thực tế. Các chuyên gia thường đề xuất những phương án có thiết kế linh hoạt nhằm tối ưu hóa diện tích sử dụng:

• Thang cáp(Cable Ladder): Kết cấu dạng bậc giúp không khí lưu thông mạnh, từ đó tản nhiệt hiệu quả khi vận hành tải lớn. Thiết kế này chịu tải tới 100–200kg/m, phù hợp tuyến cáp động lực công nghiệp quy mô lớn. Khoảng cách đỡ tiêu chuẩn 1.5–2m giúp giảm võng và tăng độ ổn định tổng thể hệ thống.
• Khay cáp đục lỗ: Cấu trúc có lỗ giúp giảm trọng lượng, đồng thời vẫn duy trì khả năng thoát nhiệt ổn định. Khả năng chịu tải đạt mức trung bình khá, thường khoảng 50–100kg/m trong điều kiện tiêu chuẩn. Giải pháp là lựa chọn cân bằng tốt giữa chi phí đầu tư và hiệu quả vận hành cho công trình lớn.
• Máng cáp kín: Cấu trúc dạng hộp giúp bảo vệ dây dẫn khỏi bụi, nước và tác động môi trường bên ngoài. Dù vậy, khả năng thoát nhiệt hạn chế khiến loại này không phù hợp hệ tải lớn liên tục trong thực tế. Việc sử dụng sai bối cảnh dễ gây tăng nhiệt độ dây dẫn, từ đó ảnh hưởng tuổi thọ toàn hệ thống.

Như vậy, mỗi lựa chọn trong các loại máng cáp điện đều phục vụ mục đích riêng, không thể dùng tùy tiện. Khi tải nặng chiếm ưu thế, thang cáp và khay dày luôn là phương án an toàn hơn trong dài hạn.

Cách chọn các loại thang máng cáp điện cho tải nặng đúng kỹ thuật

Việc chọn đúng cấu trúc chưa đủ, bởi nhiều yếu tố kỹ thuật quyết định khả năng chịu tải thực tế. Sau đây, chuyên gia Phúc Long Intech sẽ phân tích từng phương án phù hợp với điều kiện công trình cụ thể:

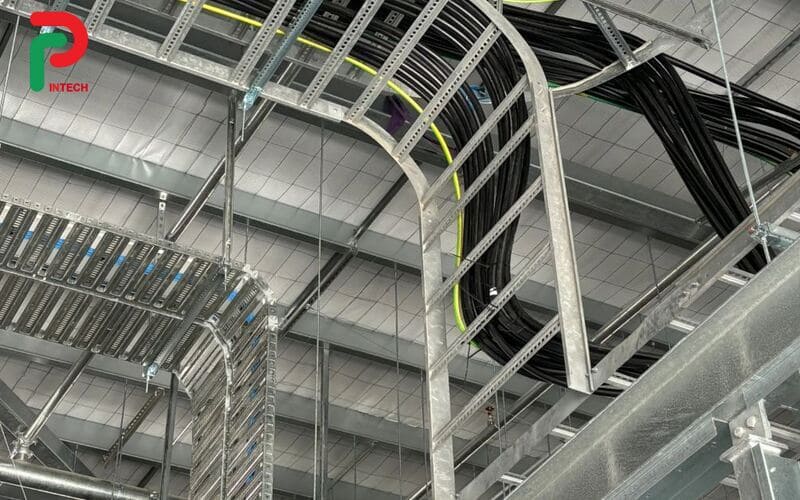

Các loại máng cáp điện – Thang cáp cho tải cực lớn

Ngay khi yêu cầu dòng điện cao xuất hiện, thang cáp trở thành lựa chọn ưu tiên trong thiết kế. Cấu trúc dạng mở giúp cáp luôn được làm mát tự nhiên trong suốt quá trình vận hành.

Giải pháp đặc biệt phù hợp với cáp tiết diện lớn từ 95mm² trở lên trong nhà máy. Khoảng cách thanh ngang giúp cố định dây dẫn chắc chắn, hạn chế rung động khi tải biến thiên.

Độ dày phổ biến từ 1.5mm trở lên giúp hệ thống duy trì độ bền cơ học lâu dài. Với các tuyến chính, kỹ sư thường chọn vật liệu mạ kẽm nhúng nóng để chống ăn mòn hiệu quả.

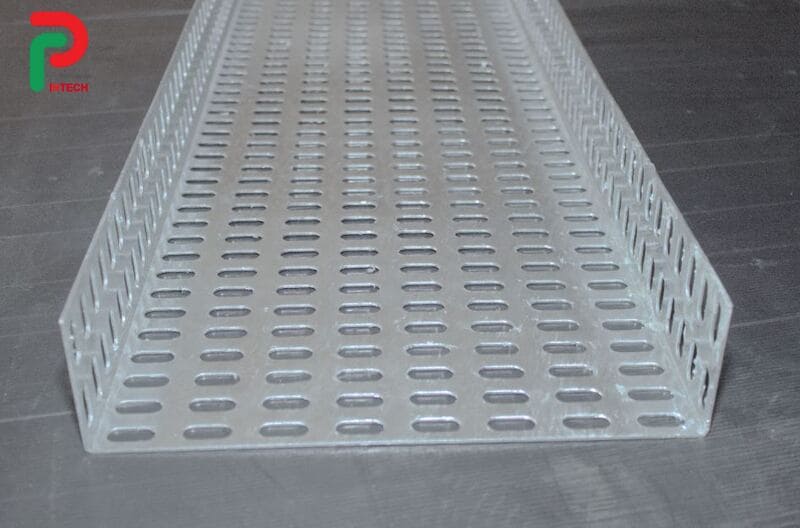

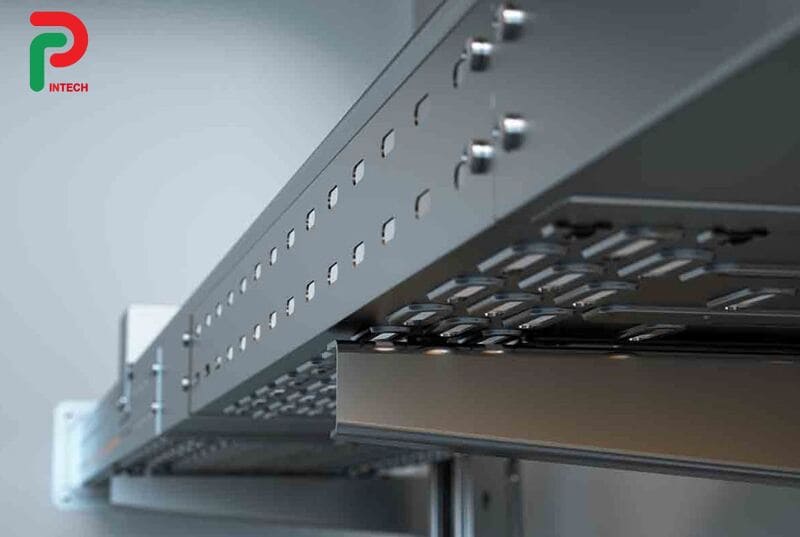

Khay cáp đục lỗ – Giải pháp cân bằng tải và chi phí

Khi ngân sách cần tối ưu, khay cáp đục lỗ mang lại hiệu quả vận hành đáng cân nhắc. Thiết kế lỗ giúp giảm khối lượng, đồng thời duy trì khả năng thoát nhiệt ở mức ổn định.

Dòng sản phẩm này phù hợp hệ thống điện tòa nhà hoặc dây dẫn tải trung bình trong công nghiệp. Chi phí đầu tư thấp hơn thang cáp nhưng vẫn đảm bảo độ bền khi chọn đúng độ dày vật liệu.

Độ dày 1.5–2.0mm thường được sử dụng cho hệ thống tải lớn trung bình. Nếu bố trí đúng khoảng cách đỡ, hệ thống vẫn đảm bảo độ võng trong giới hạn tiêu chuẩn.

Yếu tố quyết định khả năng chịu tải của máng cáp

Nhiều dự án gặp sự cố vì bỏ qua các yếu tố kỹ thuật quan trọng trong thiết kế ban đầu. Những tiêu chí dưới đây thường quyết định trực tiếp hiệu quả của các loại máng cáp điện:

• Độ dày vật liệu: Kỹ sư thường chọn 1.5–2.5mm cho tải lớn nhằm đảm bảo độ cứng và giảm biến dạng.
• Khoảng cách giá đỡ: Khoảng cách vượt 2m dễ gây võng, làm giảm khả năng chịu lực tổng thể hệ thống.
• Vật liệu chế tạo: Thép mạ kẽm nhúng nóng hoặc inox giúp tăng tuổi thọ trong môi trường ngoài trời khắc nghiệt.
• Chiều rộng máng: Kích thước cần phù hợp số lượng dây để tránh quá tải và đảm bảo khả năng tản nhiệt.
• Tản nhiệt hệ thống: Thiết kế thông thoáng luôn đóng vai trò sống còn khi hệ thống vận hành liên tục tải lớn.

Một thiết kế hiệu quả luôn dựa trên tính toán tải thực tế thay vì chọn "bừa" theo cảm tính. Một số dự án đã tối ưu bằng cách kết hợp máng điện với thang cáp tại các tuyến chính.

Nên chọn loại thang máng cáp điện nào cho từng trường hợp tải nặng?

Mỗi hệ thống điện đều có yêu cầu tải và môi trường vận hành khác nhau. Một lựa chọn đúng sẽ giúp giảm rủi ro và tối ưu chi phí lâu dài. Dưới đây là một vài gợi ý chọn các loại máng cáp điện theo từng tình huống cụ thể - mời bạn tham khảo:

• Hệ thống có tải lớn trên 100kg/m nên ưu tiên thang cáp để đảm bảo độ cứng và tản nhiệt tốt.
• Khu vực ngoài trời cần sử dụng vật liệu mạ kẽm nhúng nóng để tăng khả năng chống ăn mòn.
• Công trình có tải trung bình nên chọn khay cáp đục lỗ để cân bằng chi phí và hiệu quả vận hành.
• Hệ thống tải liên tục không nên dùng máng điện kín vì khả năng tản nhiệt bị hạn chế.

Vừa rồi là các kiến thức về các loại máng cáp điện dành cho tải trọng lớn. Quý khách hãy xem thêm các loại máng cáp điện Phúc Long Hadra để cân nhắc chọn vật tư.
