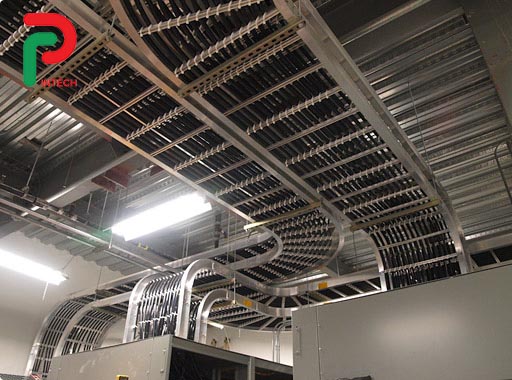

Biện pháp thi công lắp đặt thang máng cáp là tài liệu bắt buộc trong hồ sơ của hầu hết công trình, mô tả trình tự, nhân lực, thiết bị và các biện pháp an toàn khi lắp đặt hệ thống đi cáp. Bài viết tổng hợp khung biện pháp thi công thực tế, giúp nhà thầu cơ điện chuẩn bị hồ sơ và triển khai thang máng cáp đúng kỹ thuật, đúng tiến độ.
1. Căn cứ lập biện pháp thi công
- Bản vẽ thiết kế thi công và bản vẽ triển khai (shop drawing) hệ thống điện được duyệt.
- Chỉ dẫn kỹ thuật của dự án, các tiêu chuẩn áp dụng như TCVN 9208:2012 về lắp đặt cáp và dây dẫn điện trong công trình công nghiệp.
- Catalogue, bảng tải trọng của nhà sản xuất thang máng cáp.
- Tiến độ tổng thể và mặt bằng thi công thực tế.
2. Công tác chuẩn bị
Vật tư
Thang máng cáp, phụ kiện, giá đỡ, ty ren, bulông nở, bulông liên kết, cầu nối tiếp địa được nghiệm thu vật liệu đầu vào: đúng chủng loại, kích thước, độ dày, bề mặt, có chứng chỉ xuất xưởng. Vật tư tập kết nơi khô ráo, kê cao, tránh trầy xước lớp sơn hoặc lớp mạ.
Dụng cụ, thiết bị
Máy cân mực laser, máy khoan bê tông, máy cắt, máy mài, cờ lê lực, giàn giáo di động hoặc thang nâng, dây an toàn, sơn dặm cùng màu hoặc sơn giàu kẽm để xử lý vết cắt.
Nhân lực
Tổ thi công gồm chỉ huy kỹ thuật, công nhân lắp đặt có kinh nghiệm làm việc trên cao, được huấn luyện an toàn lao động trước khi vào công trường.
3. Trình tự thi công lắp đặt thang máng cáp
- Định vị tuyến: căn cứ shop drawing, dùng máy laser bật mực tim tuyến và cao độ trên trần, tường; kiểm tra va chạm với ống gió, ống nước, dầm.
- Khoan cấy bulông nở, lắp ty treo: khoan đúng đường kính, đủ chiều sâu, vệ sinh lỗ khoan trước khi cấy bulông.
- Lắp giá đỡ: lắp thanh đỡ, consol theo khoảng cách thiết kế; cân chỉnh cao độ đồng đều trên toàn tuyến.
- Lắp thân thang máng cáp: đặt các đoạn thẳng lên giá đỡ, liên kết bằng tấm nối và bulông, siết đủ lực.
- Lắp phụ kiện: co ngang, co lên, co xuống, tê, giảm; bổ sung giá đỡ tại các vị trí phụ kiện.
- Xử lý vết cắt: các đoạn cắt tại công trường phải mài bavia và sơn dặm để chống gỉ, không làm xước cáp.
- Nối đất: lắp cầu nối tiếp địa qua các mối nối, đấu nối hệ thống thang máng cáp vào hệ thống tiếp địa chung.
- Vệ sinh, che chắn: làm sạch lòng máng trước khi kéo cáp, che chắn tránh vữa, sơn rơi vào.
Khoảng cách giá đỡ cho từng loại được hướng dẫn chi tiết tại bài khoảng cách giá đỡ thang máng cáp.
4. Biện pháp kéo cáp trên thang máng cáp
- Dùng con lăn kéo cáp tại các điểm chuyển hướng để không làm trầy vỏ cáp.
- Kéo cáp động lực trước, cáp điều khiển sau; tách riêng cáp động lực và cáp tín hiệu theo thiết kế.
- Xếp cáp thẳng, không chồng chéo, buộc cố định bằng dây thít ở tuyến đứng và tại các co.
- Không để tổng tiết diện cáp vượt mức lấp đầy cho phép trong thiết kế.
5. Biện pháp an toàn lao động
- Giàn giáo, thang nâng được kiểm tra trước khi sử dụng; công nhân làm việc trên cao phải đeo dây an toàn.
- Khu vực thi công bên dưới được rào chắn, có biển cảnh báo vật rơi.
- Thiết bị điện cầm tay có dây nối đất, ổ cắm có thiết bị chống giật.
- Vật tư nặng được nâng bằng tời hoặc nhiều người, không ném vật tư từ trên cao.
6. Kiểm tra và nghiệm thu
Sau khi lắp đặt, tiến hành kiểm tra cao độ, độ thẳng tuyến, khoảng cách giá đỡ, lực siết bulông, thông mạch tiếp địa, tình trạng lớp phủ, trước khi lập biên bản nghiệm thu công việc và chuyển sang kéo cáp. Danh mục kiểm tra chi tiết có tại bài tiêu chuẩn nghiệm thu thang máng cáp. Tham khảo thêm quy trình lắp đặt thang máng cáp.
Câu hỏi thường gặp
Biện pháp thi công thang máng cáp gồm những phần nào?
Căn cứ lập, công tác chuẩn bị, trình tự lắp đặt, biện pháp kéo cáp, an toàn lao động và kiểm tra nghiệm thu.
Có cần sơn dặm vết cắt không?
Có. Vết cắt làm mất lớp sơn hoặc lớp mạ, cần mài bavia và sơn dặm để chống gỉ.
Thang máng cáp có phải nối đất không?
Có, hệ thống thang máng cáp kim loại cần được nối đất liên tục theo thiết kế.
