Cửa thép thoát hiểm là hạng mục sống còn giúp bảo vệ tính mạng con người tại các dự án cao tầng. Phúc Long Intech hiện đang cung cấp nhiều giải pháp kỹ thuật tối ưu cho các nhà thầu lớn tại Việt Nam. Quý khách cần nắm rõ cách đọc hồ sơ thiết kế để giám sát chất lượng thi công thật sự chuẩn xác.
Các nội dung chính trong bản vẽ cửa thép thoát hiểm
Bản vẽ kỹ thuật đóng vai trò là ngôn ngữ chung giữa đơn vị thiết kế và đội ngũ thi công trực tiếp. Việc bóc tách khối lượng chính xác giúp chủ đầu tư kiểm soát tốt ngân sách đầu tư cho toàn bộ dự án:

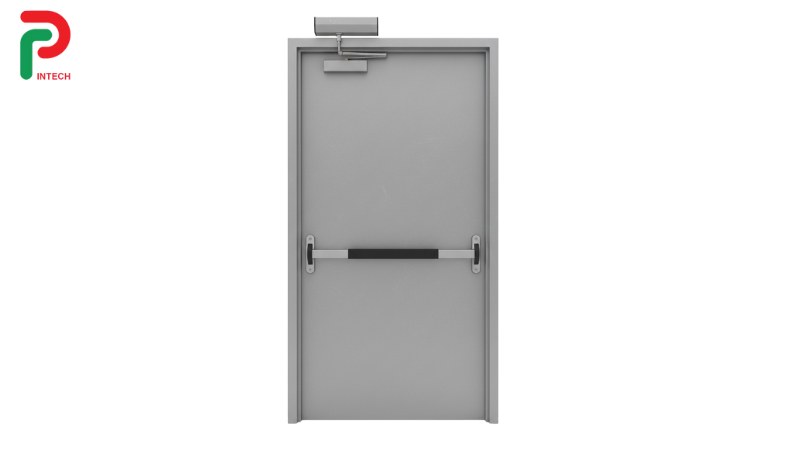

Ý nghĩa các ký hiệu cửa thép thoát hiểm trên bản vẽ
Ký hiệu trên mặt bằng giúp kỹ sư xác định đúng vị trí lắp đặt và chức năng của từng bộ phận. Những mã hiệu này tuân theo quy chuẩn quốc tế để mọi đơn vị liên quan đều có thể phối hợp nhịp nhàng.
.jpg)
Doanh nghiệp cần đọc chính xác ký hiệu để chọn đúng chủng loại cửa thép thoát hiểm cho từng khu vực chức năng. Dưới đây, Phúc Long Intech giới thiệu một số mã hiệu phổ biến xuất hiện dày đặc trong bản vẽ kỹ thuật chuyên ngành PCCC:
- CC, FD, FR, FSD: Ký hiệu thể hiện nhóm cửa chống cháy hoặc cửa phục vụ lối thoát hiểm khẩn cấp.
- Kích thước W×H: Thông số chiều rộng và chiều cao cửa, đơn vị milimet, phục vụ gia công chính xác.
- LH, RH, LHR, RHR: Ký hiệu hướng mở cửa, hỗ trợ kiểm soát dòng người khi xảy ra tình huống khẩn cấp.
Sau nhóm ký hiệu, bản vẽ thường bổ sung ghi chú kỹ thuật để tránh hiểu sai trong quá trình thi công. Việc đọc kỹ phần này giúp hạn chế xung đột giữa hồ sơ thiết kế & thực tế công trường.

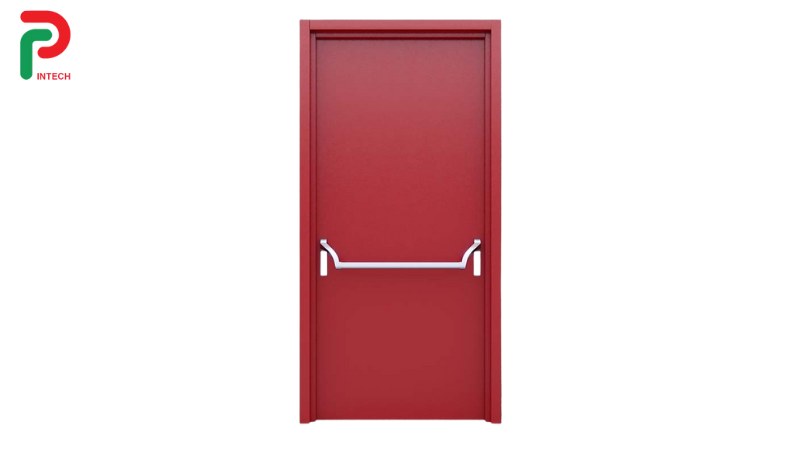

Ký hiệu vật liệu và cấu tạo chi tiết
Ngoài ký hiệu cửa, bản vẽ còn thể hiện rõ cấu tạo vật liệu bên trong từng bộ phận. Những thông tin này quyết định trực tiếp khả năng chịu lửa & tuổi thọ vận hành của hệ cửa.
Chủ đầu tư cần đặc biệt chú ý lớp vật liệu ẩn bên trong cánh. Lý do vì đây là yếu tố khó kiểm tra sau lắp đặt. Các thành phần thường được thể hiện rõ ràng trên bản vẽ kỹ thuật chuyên sâu:
- Thép mạ điện: Ghi rõ độ dày khung và cánh, ảnh hưởng khả năng chịu lực khi nhiệt độ tăng cao. Độ dày cánh thường dao động từ 0.8 - 1.2 mm tùy yêu cầu chống cháy dự án.
- Vật liệu lõi: Bông khoáng Ceramic hoặc Honeycomb quyết định hiệu quả cách nhiệt và chống cháy lan.
- Chỉ số chịu lửa: Các mức E60, EI90, EI120 thể hiện thời gian cửa duy trì tính toàn vẹn kết cấu.
Cách đọc các phần quan trọng của bản vẽ cửa thép thoát hiểm
Sau khi nắm ký hiệu, bước tiếp theo là đọc đúng kích thước và chú giải tổng thể. Đây là khâu quyết định độ chính xác khi chuyển bản vẽ sang sản phẩm cửa thoát hiểm thực tế:

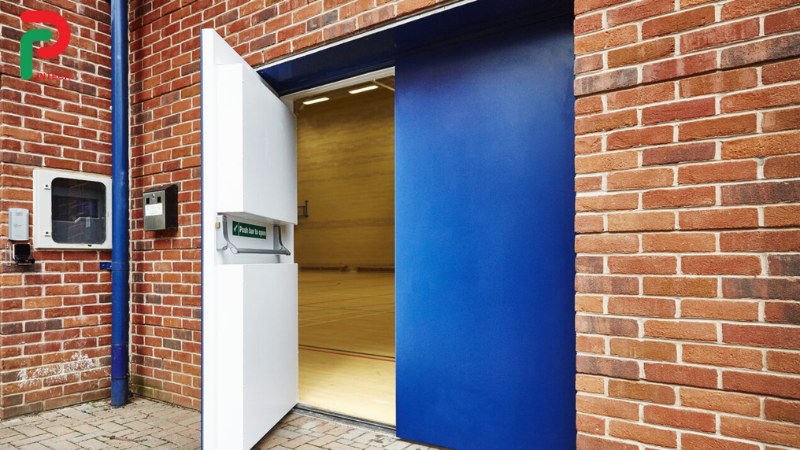

Phần kích thước và tỷ lệ bản vẽ
Kích thước trong bản vẽ luôn gắn với tỷ lệ thể hiện, phổ biến như 1:50 hoặc 1:100. Việc hiểu sai tỷ lệ có thể khiến kích thước cửa lệch chuẩn, gây cản trở lối thoát hiểm.
Nhà thầu cần chuyển đổi chính xác số đo để đảm bảo cửa phù hợp không gian hành lang. Khi đọc phần này, bạn cần đặc biệt lưu ý các thông tin sau:
- Chiều rộng thông thủy: Đảm bảo đáp ứng lưu lượng thoát người theo tiêu chuẩn PCCC hiện hành.
- Chiều cao cửa: Phải phù hợp cao độ sàn hoàn thiện, tránh va chạm hệ thống kỹ thuật khác.
- Khoảng lùi lắp đặt: Khoảng cách đến tường, cột, hoặc hành lang nhằm tránh cản trở di chuyển.
Các dự án lớn thường yêu cầu kiểm tra chéo kích thước giữa mặt bằng và mặt cắt. Cách làm này giúp giảm sai sót khi triển khai đồng loạt nhiều bộ cửa trong công trình.

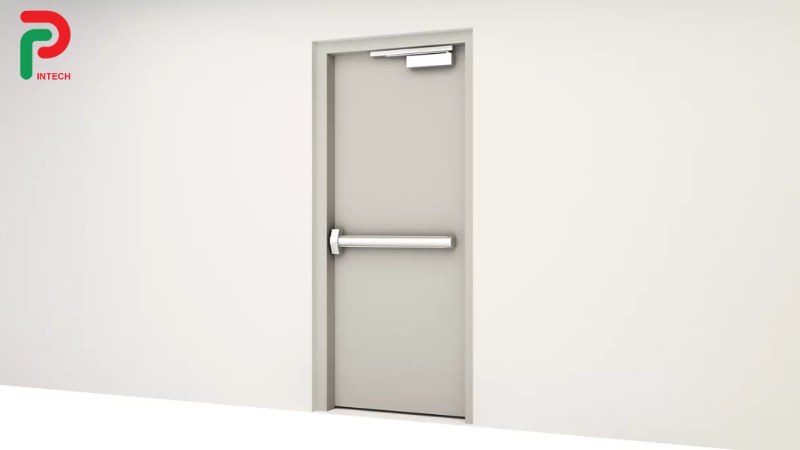

Chú thích và bảng chú giải bản vẽ cửa thép thoát hiểm
Bảng chú giải hay Legend, đóng vai trò “chìa khóa” để giải mã toàn bộ ký hiệu kỹ thuật. Phần này thường đặt đầu hoặc cuối bản vẽ, nhưng lại dễ bị bỏ qua khi đọc nhanh.
Doanh nghiệp nên dành thời gian đọc kỹ legend trước khi đối chiếu các chi tiết sản phẩm. Một bảng chú giải đầy đủ thường cung cấp các thông tin quan trọng sau:
- Nhận diện ký hiệu cửa: Giúp phân biệt cửa thoát hiểm với các loại cửa kỹ thuật khác.
- Thông số vật liệu: Làm rõ chủng loại thép, lõi chống cháy và lớp hoàn thiện bề mặt.
- Phụ kiện đi kèm: Bao gồm bản lề, tay co thủy lực, thanh panic bar đạt chuẩn thoát nạn.
Hiện nay, nhiều chủ đầu tư ưu tiên giải pháp từ Phúc Long Intech nhờ hồ sơ rõ ràng. Cách trình bày minh bạch giúp việc đọc bản vẽ, đối chiếu và nghiệm thu trở nên thuận lợi hơn.
Tin rằng bài viết này đã làm rõ các thông số kỹ thuật của cửa thép thoát hiểm trên bản vẽ. Các nhà thầu có thể xem thêm mẫu cửa thép thoát hiểm Nhà Máy Hadra đạt chuẩn phòng cháy mới nhất.
